51 单片机 C 语言编程：4×4键盘、164 驱动显示、并发音 -

要求：使用4×4矩阵键盘，由 P0 经过 164 驱动数码管显示按键值，并发音。

本文引用地址: http://www.21ic.com/app/mcu/201806/764381.htm

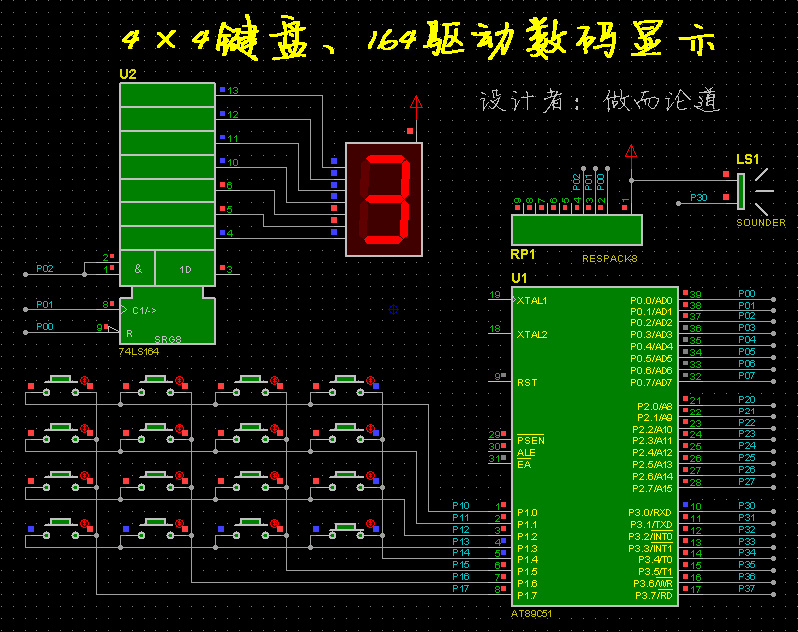

用PROTEUS仿真运行时的屏幕截图如下：

//电路说明如下。

//单片机：使用51系列兼容的即可；

//4×4矩阵键盘：接在P1口；

//一位数码显示器：由 P0口 经由 164 驱动。

//============================================================

//Ｃ语言程序如下。

/*************************************************************

* 文件名: KEY_LED.c

* 功能 : 扫描4×4矩阵键盘，在数码管显示按键值，并发音。

**************************************************************/

#include

#include

typedef unsigned char uchar;

typedef unsigned int uint;

sbit DAT = P0^2;

sbit CLK = P0^1;

sbit SPK = P3^0;

/**************************************************************

* 名称 : Delay_1ms(x)

* 功能 : 延时子程序，延时时间为 1ms * x

* 参数 : x (延时一毫秒的个数)

* 返回 : 无

***************************************************************/

void Delay_1ms(uint x)

{

uint i;

uchar j;

for(i = 0; i < x; i++) for(j = 0; j <= 148; j++);

}

/**************************************************************/

void Delay(uchar x)

{

uint i;

for(i = 0; i < 90 - x * 5; i++);

}

/**************************************************************

* 名称： Keyscan()

* 功能： P1外接4×4按键, 用扫描法读出键值

* 返回： 按键值0~15/如无键按下, 返回16

***************************************************************/

uchar Keyscan(void)

{

uchar i, j, temp, Buffer[4] = {0xef, 0xdf, 0xbf, 0x7f};

for(j = 0; j < 4; j++) { //循环四次

P1 = Buffer[j]; //在P1高四位分别输出一个低电平

temp = 0x01; //计划先判断P1.0位

for(i = 0; i < 4; i++) { //循环四次

if(!(P1 & temp)) //从P1低四位，截取1位

return (i + j * 4); //返回取得的按键值

temp <<= 1; //判断的位，左移一位

} }

return 16; //判断结束，没有键按下，返回16

} //呵呵，实质性的语句不过8行，就是这么简练！

/**************************************************************

* 名称： Display(uchar k)

* 功能： 经由 P0 驱动 164，再使得共阳数码管显示 0~F

* 参数： k (键盘数值)

***************************************************************/

void Display(uchar k)

{

uchar code table[16] = { //共阳段码

0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xd8,

0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e};

uchar i, j;

j = table[k]; //取出段码

for(i = 0; i < 8; i++) {

DAT = j & 0x01; //低位在前

// DAT = j & 0x80; //高位在前

CLK = 0; Delay_1ms(1);

CLK = 1; j >>= 1;

// CLK = 1; j <<= 1;

}

}

/**************************************************************

* 名称 : Main()

* 功能 : 主函数

***************************************************************/

void Main(void)

{

uchar Key_Value = 16, Key_Temp1, Key_Temp2;//两次读出的键值

P0 = 0xff;

while(1) {

//---------以下读入按键、消抖、等待按键释放

P1 = 0xff;

Key_Temp1 = Keyscan(); //先读入按键

if(Key_Temp1 != 16) { //如果有键按下

Delay_1ms(10); //延时一下

Key_Temp2 = Keyscan(); //再读一次按键

if (Key_Temp1 == Key_Temp2) {//必须是两次相等

Key_Value = Key_Temp1; //才保存，这就是消除抖动

Display(Key_Value); //显示键值

while(Keyscan() < 16) { //等待按键释放

SPK = 0; Delay(Key_Value); //发音

SPK = 1; Delay(Key_Value);

} } } }

}

/**************************************************************

* 结束

***************************************************************/

本题目，有点类似于单片机电子琴，只是没有要求音符频率的准确性。
