lpc1114驱动1602_0802程序 -

本文引用地址: http://www.21ic.com/app/mcu/201807/784410.htm

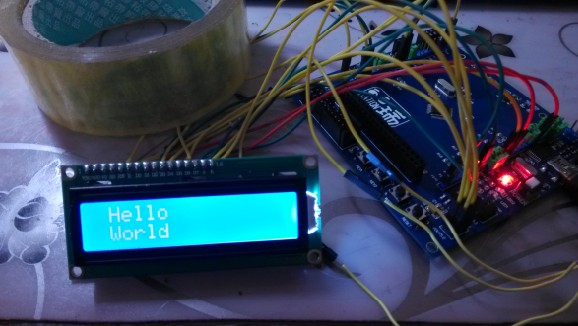

图1.LPC1114驱动LCD1602

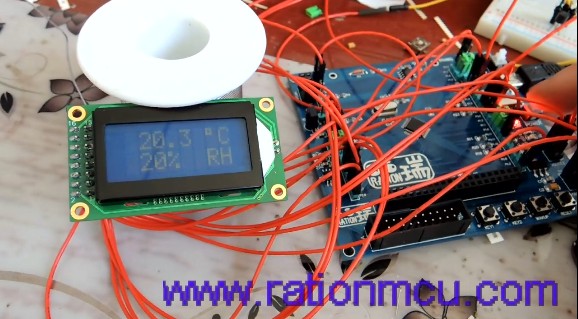

图2.LPC1114驱动LCD0802

LCD1602和LCD0802用的程序是一样的。

lcd.h文件中，代码如下：

#ifndef__LCD0802_H__#define__LCD0802_H__#include"lpc11xx.h"#defineOUT_DATA(value)LPC_GPIO2->DATA=(value<<4)#defineRS_LOWLPC_GPIO3->DATA&=~(1<<0)#defineRS_HIGHLPC_GPIO3->DATA|=(1<<0)#defineWR_LOWLPC_GPIO3->DATA&=~(1<<1)#defineWR_HIGHLPC_GPIO3->DATA|=(1<<1)#defineEN_LOWLPC_GPIO3->DATA&=~(1<<2)#defineEN_HIGHLPC_GPIO3->DATA|=(1<<2)externvoiddelay_0802(uint16_tus);externvoidwrite_com(uint16_tcom);externvoidwrite_date(uint16_tdat);externvoidinit_0802(void);externvoidlcd_show(void);#endif

lcd.c文件中，代码如下：

#include"lcd.h"#include"lpc11xx.h"voiddelay_0802(uint16_tus){uint16_ti,j;for(i=0;i<100;i++)for(j=0;jDIR|=0xFF0;//设置P2口高8位引脚为输出，用作LCD8位并行数据LPC_GPIO2->DATA|=0XFF0;//P2口高8位引脚置高LPC_GPIO3->DIR|=0x007;//P3口P3.0到P3.3为输出，用作LCD控制引脚LPC_GPIO3->DATA|=0x007;//P3口P3.0到P3.3置高delay_0802(300);write_com(0x38);delay_0802(100);write_com(0x38);delay_0802(100);write_com(0x38);delay_0802(100);write_com(0x0c);delay_0802(100);write_com(0x06);delay_0802(100);write_com(0x01);delay_0802(100);}

main.c文件中，代码如下：

/***************************************************名称：LPC1114驱动LCD08021602*主频：50Mhz(外部接10MHz晶振，倍频5倍)*作者：Ration(瑞生电子网CEO)*时间：2013年12月5日(整理)*版权：版权归<单片机学习网>所有，传播请保持完整性**更多程序请访问：http://www.rationmcu.com*************************************************/#include"lpc11xx.h"#include"lcd.h"uint8_ttable1[8]="Hello";uint8_ttable2[8]="World";voiddelay_ms(uint16_tms){uint16_ti,j;for(i=0;i<5000;i++)for(j=0;j
