LPC1768的iic通讯 -

LPC1768有三路IIC,其中IIC0支持高速模式和plus模式,另外两路是普通IIC,使用IIC的过程如下

本文引用地址: http://www.21ic.com/app/mcu/201808/782928.htm

首先依然是打开IIC时钟,同时打开GPIO时钟

然后配置引脚为IIC功能

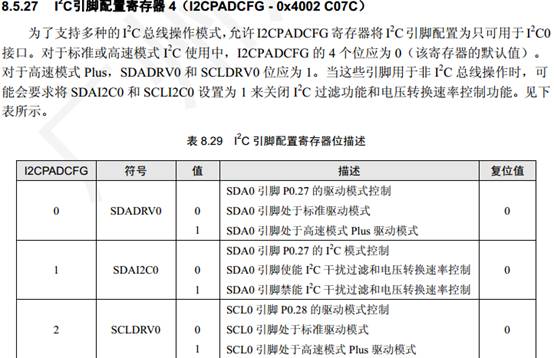

另外,因为iic0支持plus结构,所以gpio控制的时候还有这个寄存器需要设置

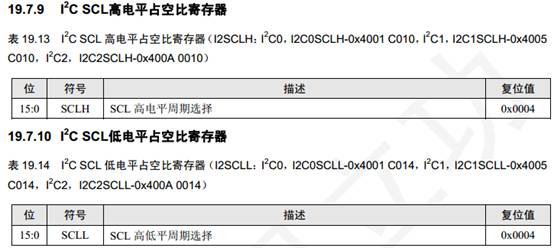

接下来设置IIC的高低电平占空比

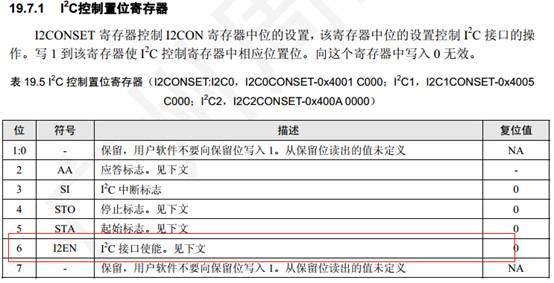

最后使能接口就可以使用了

初始化示例代码如下

void IIC0Init(u32 baud)

{

u32 t=(SystemCoreClock/4)/baud;

//打开IIC时钟

LPC_SC->PCONP"=(1<<7);

LPC_SC->PCONP|=(1<<15);//gpio 时钟

//配置IIC引脚 sda

LPC_PINCON->PINSEL1&=~(0x03<<22);

LPC_PINCON->PINSEL1|=(0x01<<22);

LPC_PINCON->PINMODE1&=~(0x03<<22);

LPC_PINCON->PINMODE1|=(0x01<<22);

LPC_PINCON->PINMODE_OD0|=0x01<<27;

//scl

LPC_PINCON->PINSEL1&=~(0x03<<24);

LPC_PINCON->PINSEL1|=(0x01<<24);

LPC_PINCON->PINMODE1&=~(0x03<<24);

LPC_PINCON->PINMODE1|=(0x01<<24);

LPC_PINCON->PINMODE_OD0|=0x01<<28;

LPC_PINCON->I2CPADCFG=0x0;

LPC_I2C0->I2SCLL=t/2;

LPC_I2C0->I2SCLH=t/2;

LPC_I2C0->I2CONSET=(1<

}

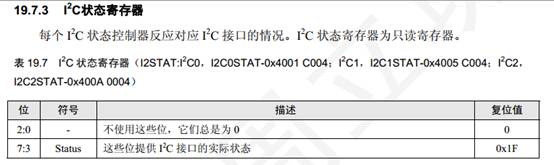

LPC的IIC使用起来是依靠状态组合来判定传输状态的,而不是像其他单片机依靠标志位识别,

每次控制设备执行一个动作之后检测返回的状态位对不对,就可以判定传输是否成功,相应的传送代码如下

//等待指定的状态

//失败返回1 成功返回0

u8 WaitResponse(u8 response)

{

u8 retry=200;

while(--retry)

{

DelayUs(1);

if(STATE==response)break;

}

if(retry)return0;

elsereturn1;

}

u8 IIC0Start(void)

{

LPC_I2C0->I2CONCLR=(1< //Start

LPC_I2C0->I2CONSET=(1<

returnWaitResponse(STATUS_SENDSTART);

}

u8 IIC0RepeatStart(void)

{

//repeat start

LPC_I2C0->I2CONCLR=(1<

LPC_I2C0->I2CONSET=(1<

returnWaitResponse(STATUS_REPEATSTART);

}

u8 IIC0SendWriteAddr(u8 addr)

{

//dev_addr

LPC_I2C0->I2DAT=addr;

LPC_I2C0->I2CONSET=(1<

LPC_I2C0->I2CONCLR=(1<

returnWaitResponse(STATUS_SENDSLAVE_ACK);

}

u8 IIC0SendData(u8 data)

{

LPC_I2C0->I2DAT=data;

LPC_I2C0->I2CONSET=(1<

LPC_I2C0->I2CONCLR=(1<

returnWaitResponse(STATUS_SENDDATA_ACK);

}

u8 IIC0SendStop(void)

{

LPC_I2C0->I2CONCLR=(1< LPC_I2C0->I2CONSET=(1<

LPC_I2C0->I2CONCLR=(1<

return0;

}

u8 IIC0SendReadAddr(u8 addr)

{

LPC_I2C0->I2DAT=addr;

LPC_I2C0->I2CONSET=(1<

LPC_I2C0->I2CONCLR=(1<

returnWaitResponse(STATUS_READADDR_ACK);

}

u8 IIC0ReadData(u8*value,u8 ack)

{

if(ack)

{

LPC_I2C0->I2CONSET=(1<

LPC_I2C0->I2CONCLR=(1<

if(WaitResponse(STATUS_RECV_ACK))return1;

}

else

{

LPC_I2C0->I2CONCLR=(1<

if(WaitResponse(STATUS_RECV_NACK))return1;

}

*value=LPC_I2C0->I2DAT;

return0;

}

返回的状态代码在系统中的定义为

#define STATUS_SENDSTART 0X08

#define STATUS_REPEATSTART 0X10

#define STATUS_SENDSLAVE_ACK 0X18

#define STATUS_SENDSLAVE_NACK 0X20

#define STATUS_SENDDATA_ACK 0X28

#define STATUS_SENDDATA_NACK 0X30

#define STATUS_LOSS 0X38

#define STATUS_READADDR_NACK 0X48

#define STATUS_READADDR_ACK 0X40

#define STATUS_RECV_ACK 0X50

#define STATUS_RECV_NACK 0X58

通过这一套api就可以完成iic通讯,以下是eeprom的例子

u8 At24cxxWriteBuffer(u16 writeAddr,u8*bufferStart,u8 len)

{

u8 ret=0;

u8 i=0;

ret=HwIIC1Start(); // 发送开始条件

if(ret)return1;

if(EE_TYPE>AT24C16)

{

ret=HwIIC1SendWriteAddr(AT_DEVICE_ADDR); //发送器件地址

if(ret)return1;

ret=HwIIC1SendData((u8)writeAddr>>8);//发送高八位地址

if(ret)return1;

}

else

{

ret=HwIIC1SendWriteAddr(AT_DEVICE_ADDR+((writeAddr/256)<<1)); //发送器件地址0XA0,写数据

if(ret)return1;

}

ret=HwIIC1SendData((u8)writeAddr); //发送低八位地址

if(ret)return1;

for(i=0;i

{

ret=HwIIC1SendData(*(bufferStart+i));//发送数据

if(ret)return1;

}

HwIIC1SendStop(); //发送停止位

DelayMs(5);//5ms等待写入完成

return0;

}

u8 At24cxxReadBuffer(u16 readAddr,u8*bufferStart,u8 len)

{

u8 ret=0;

u8 i=0;

ret=HwIIC1Start(); // 发送开始条件

if(ret)return1;

if(EE_TYPE>AT24C16)

{

ret=HwIIC1SendWriteAddr(AT_DEVICE_ADDR); //发送器件地址

if(ret)return1;

ret=HwIIC1SendData((u8)readAddr>>8); //发送高八位地址

if(ret)return1;

}

else

{

ret=HwIIC1SendWriteAddr(AT_DEVICE_ADDR+((readAddr/256)<<1)); //发送器件地址0XA0,写数据

if(ret)return1;

}

ret=HwIIC1SendData((u8)readAddr);//发送低八位地址

if(ret)return1;

ret=HwIIC1RepeatStart(); //重发start

if(ret)returnret;

ret=HwIIC1SendReadAddr(AT_DEVICE_ADDR+1); //进入接收模式

if(ret)returnret;

for(i=0;i

{

ret=HwIIC1ReadData(bufferStart+i,1); //发送ACK

if(ret)returnret;

}

ret=HwIIC1ReadData(bufferStart+len-1,0);//读取不发送ACK

if(ret)returnret;

HwIIC1SendStop();//产生一个停止条件

return0;

}
