(一) 背景介绍
在传统的嵌入式系统软件按中通常实现 Delay(N) 函数的方法为：
for(i=0;i<=x;i++);
x--； 对应于N毫秒的循环值
对于STM32系列微处理器来说，执行一条指令只有几十个ns，进行for循环时，要实
现N毫秒的x值非常大，而且由于系统频率的宽广，很难计算出延时 N 毫秒的精确值。
针对STM32微处理器，需要重新设计一个新的方法去实现该功能，以实现在程序中使用
Delay(N)。

本文引用地址: http://www.21ic.com/app/mcu/201808/782650.htm

(二) STM32 SysTick 介绍
Cortex-M3 的内核中包含一个SysTick时钟。SysTick 为一个24 位递减计数器，
SysTick 设定初值并使能后，每经过 1 个系统时钟周期，计数值就减 1。计数到 0 时，
SysTick 计数器自动重装初值并继续计数，同时内部的 COUNTFLAG 标志会置位，触发
中断 (如果中断使能情况下)。
在 STM32 的应用中，使用 Cortex-M3 内核的 SysTick 作为定时时钟，设定每一毫秒
产生一次中断，在中断处理函数里对 N 减一，在Delay(N) 函数中循环检测 N 是否为 0，
不为 0 则进行循环等待；若为 0 则关闭 SysTick 时钟，退出函数。
注： 全局变量 TimingDelay , 必须定义为 volatile 类型 , 延迟时间将不随系统时钟频
率改变。

(三) SysTick 库文件
使用ST的函数库使用systick的方法
1、调用SysTick_CounterCmd() -- 失能SysTick计数器
2、调用SysTick_ITConfig () -- 失能SysTick中断
3、调用SysTick_CLKSourceConfig() -- 设置SysTick时钟源。
4、调用SysTick_SetReload() -- 设置SysTick重装载值。
5、调用SysTick_ITConfig () -- 使能SysTick中断
6、调用SysTick_CounterCmd() -- 开启SysTick计数器

(四) SysTick 工程实战

外部晶振为 8 MHz，9倍频，系统时钟为72MHz，SysTick的最高频率为9MHz（最大
为HCLK/8），在这个条件下，把 SysTick 效验值设置成9000，将 SysTick 时钟设
置为9MHz，就能够产生1ms的时间基值，即SysTick产生1ms的中断。

第一步:配置RCC寄存器和SysTick寄存器

1 /****************************************************************************

2 * 名 称：void RCC_Configuration(void)

3 * 功 能：系统时钟配置为72MHZ， 外设时钟配置

4 * 入口参数：无

5 * 出口参数：无

6 * 说 明：

7 * 调用方法：无

8 ****************************************************************************/

9 void RCC_Configuration(void){

10 SystemInit();

11 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB |RCC_APB2Periph_GPIOC |RCC_APB2Periph_GPIOD |RCC_APB2Periph_GPIOA |RCC_APB2Periph_GPIOE,ENABLE);

12 }

写个RCC函数配置系统时钟和外设时钟使能

1 if (SysTick_Config(72000)) //时钟节拍中断时1ms一次 用于定时

2 {

3 /* Capture error */

4 while (1);

5 }

在主函数中调用库函数SysTick(72000)初始化系统时钟

第二步:配置SysTick中断函数

这里我们定义了一个static __IO uint32_t TimingDelay;全局变量, 用于我们使用 Keil 软件自带的逻辑分析仪来分析.

1 void SysTick_Handler(void)

2 {

3 TimingDelay_Decrement();

4 }

这是一个SysTick中断触发函数，里面调用一个TimingDelay_Decrement()函数，如下：

1 /****************************************************************************

2 * 名 称：void TimingDelay_Decrement(void)

3 * 功 能：获取节拍程序

4 * 入口参数：无

5 * 出口参数：无

6 * 说 明：

7 * 调用方法：无

8 ****************************************************************************/

9 void TimingDelay_Decrement(void)

10 {

11 if (TimingDelay != 0x00)

12 {

13 TimingDelay--;

14 }

15 }

TimingDelay_Decrement()负责全局变量 TimingDelay每次减1

第三步:编写Delay延时函数

1 /****************************************************************************

2 * 名 称：void Delay(__IO uint32_t nTime)

3 * 功 能：定时延时程序 1ms为单位

4 * 入口参数：无

5 * 出口参数：无

6 * 说 明：

7 * 调用方法：无

8 ****************************************************************************/

9 void Delay(__IO uint32_t nTime)

10 {

11 TimingDelay = nTime;

12 while(TimingDelay != 0);

13 }

第四步:主函数中调用Delay

1 while (1)

2 {

3 GPIO_SetBits(GPIOB, GPIO_Pin_8); //LED1 亮

4 Delay(500); //延时500ms

5 GPIO_ResetBits(GPIOB, GPIO_Pin_8); //LED1 灭

6 Delay(500); //延时500ms

7 }

第五步：仿真

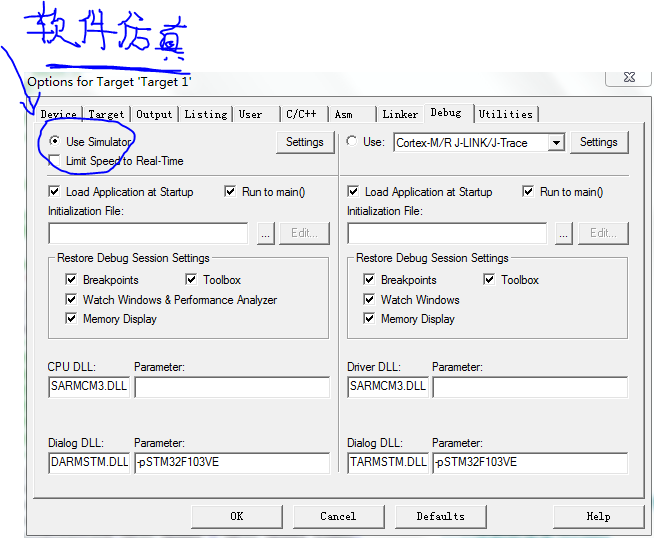

设置一：采用软件仿真（右边是硬件仿真）

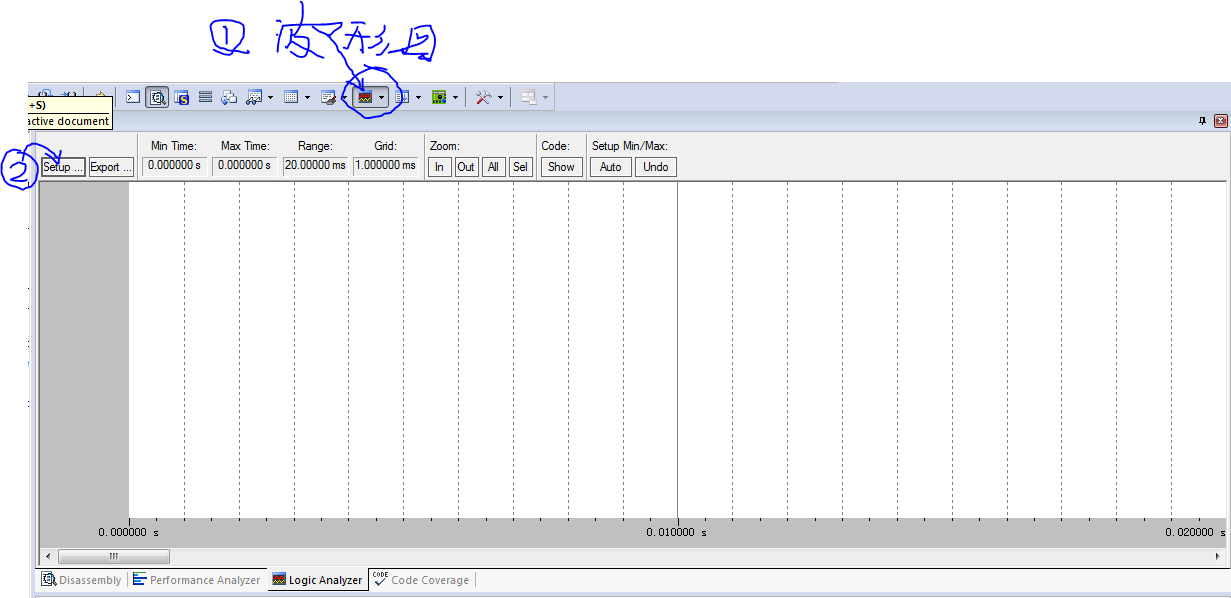

设置二：打开波形仿真界面

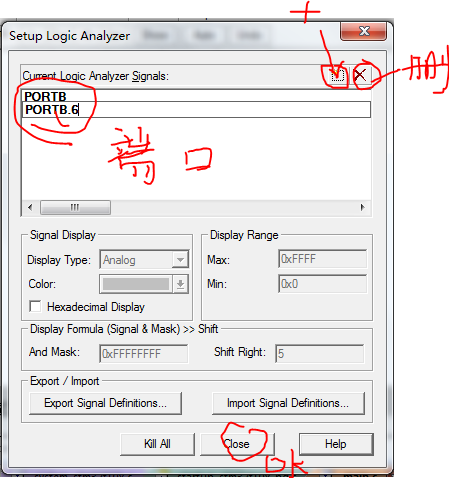

设置三：引入端口

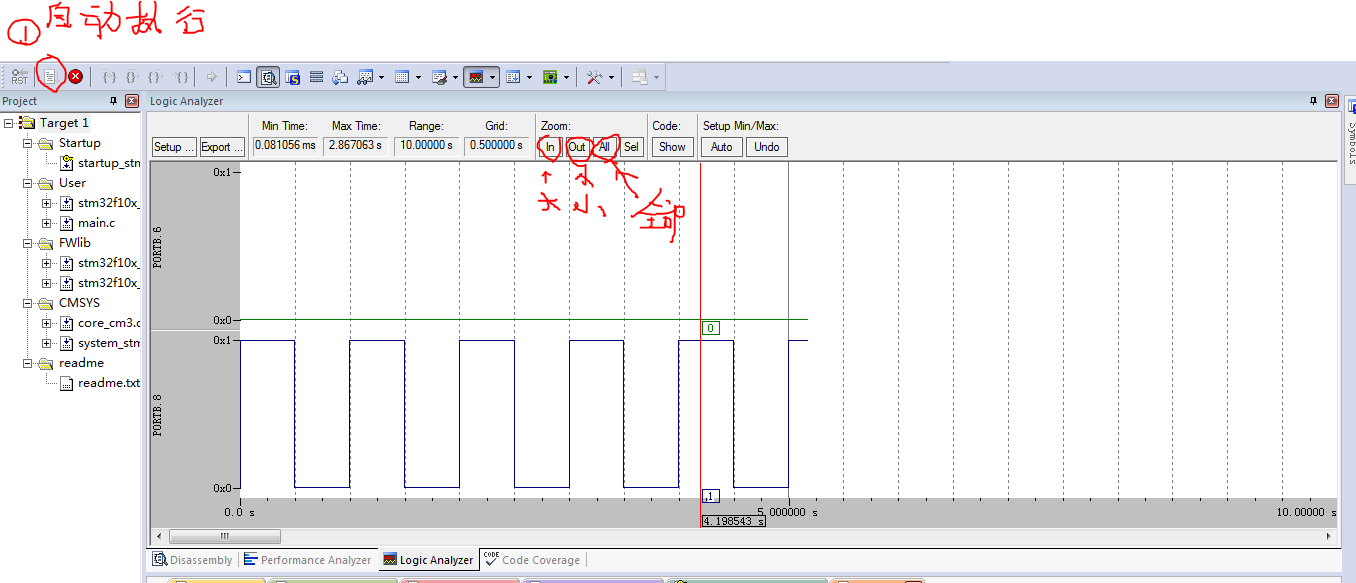

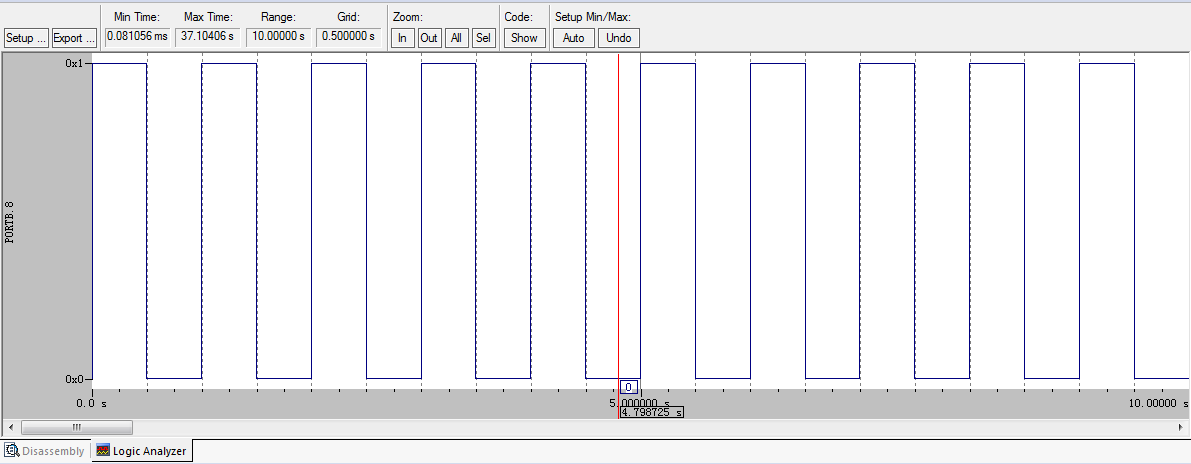

设置四：执行与波形调整

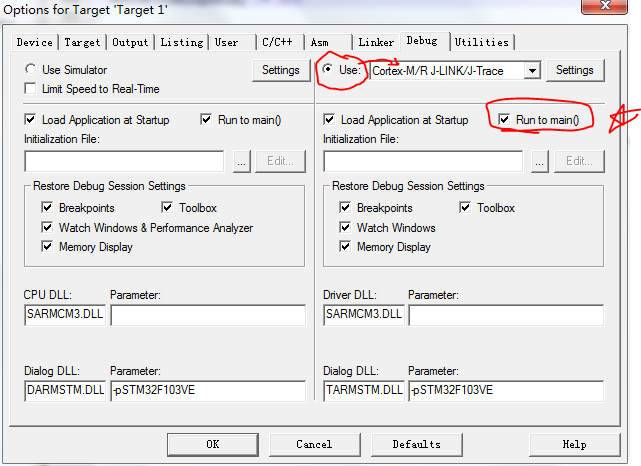

设置五：硬件仿真

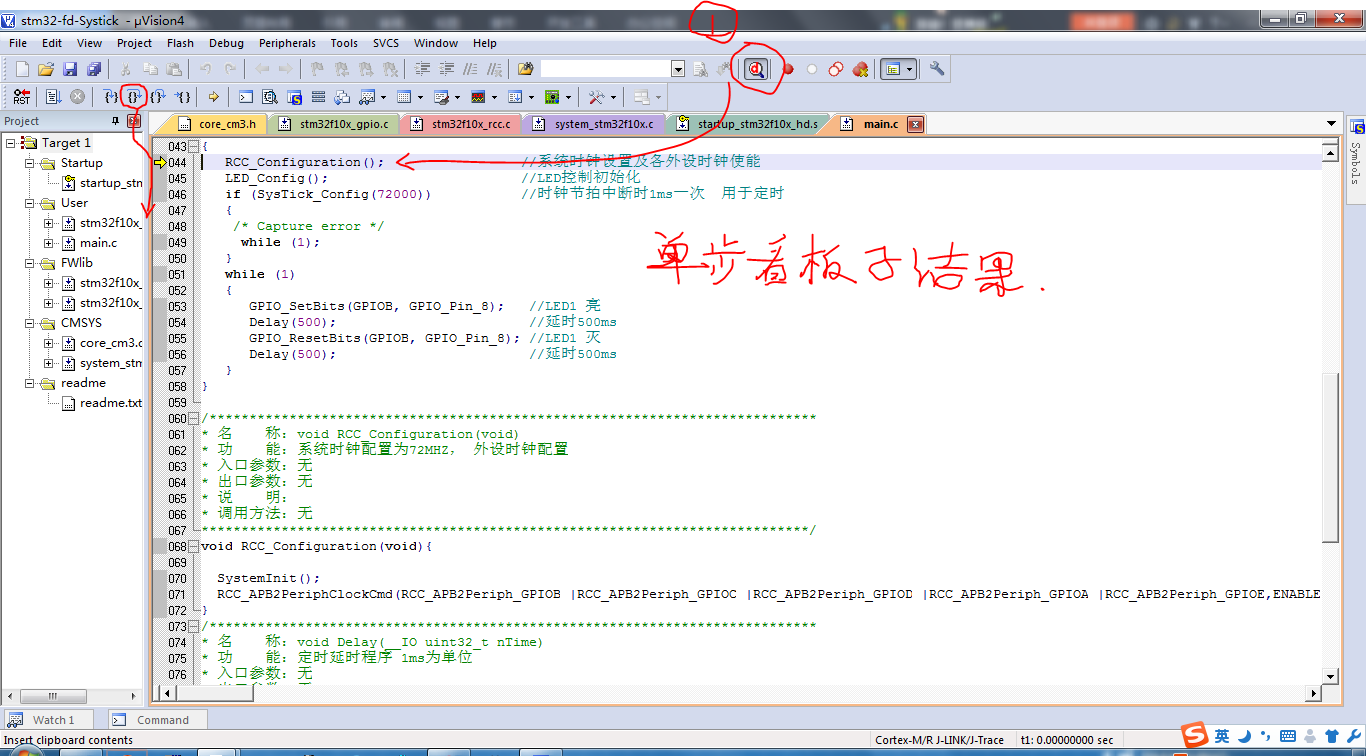

设置六：跟踪调试
