cortex-m0 lpc1114怎么切换引脚功能 -

本文引用地址: http://www.21ic.com/app/mcu/201808/784437.htm

1.引脚都有哪些功能该怎么看？

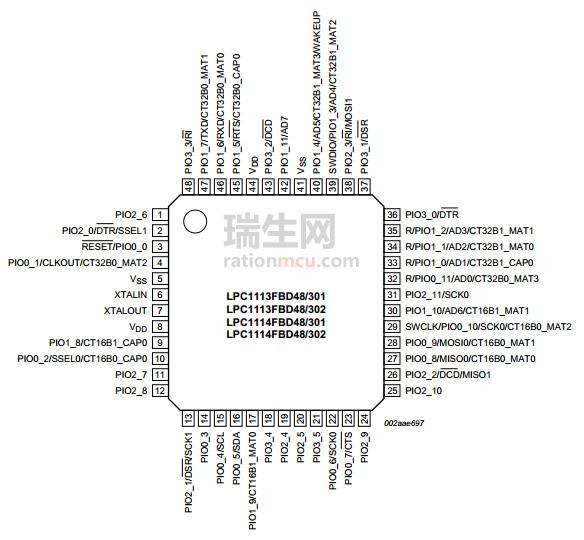

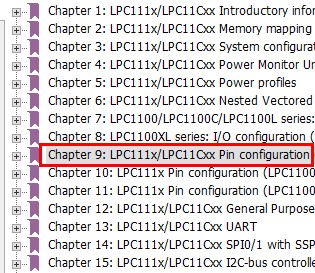

看具体引脚有什么功能，看上面的引脚图即可，这个图可以在LPC1114用户手册的第9章“Pin Configuration”找到。

2.默认的引脚功能是什么？

大部分的引脚默认功能都是GPIO，个别除外，例如P0.0引脚，默认是RESET。具体某个引脚的默认功能是什么，可以打开LPC1114用户手册第7章“I/O Configuration”查看引脚的寄存器。

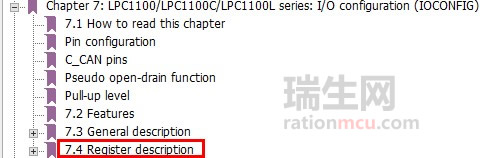

例如，我们要看P0.2引脚的默认功能，首先打开LPC1114用户手册，然后找到第7章，打开7.4节前面的“+”号，把所有的引脚寄存器都展开，最后找到P0.2引脚的寄存器，就可以了。

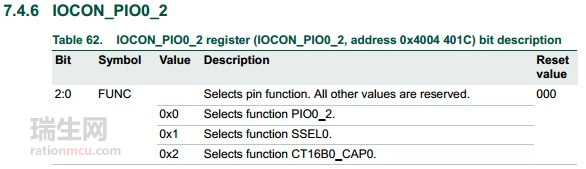

该寄存器的前3位，也就是bit0~bit2，用来控制引脚的功能。看上图右上角的地方，Reset value就是默认的功能，000即选择P0.2。

3.如何选择引脚的其它复用功能？

从上面那个图中，可以看出，我们只要给引脚寄存器中的前3位写入规定的值，就可以变换引脚的具体功能了。例如，我们要把引脚PIO0_2选择为CT16B0_CAP0功能，就需要给PIO0_2寄存器的前3位写入0x2。

IOCON->PIO0_2&=~0x07;//P0.2寄存器前3位清零IOCON->PIO0_2|=0x02;//给P0.2寄存器前3位写0x2

通过上面两条语句，来实现引脚功能的选择。这种写法已经成了固定的格式，以后不论修改哪个引脚的功能，都以这种形式写。

有人会说，我直接给P0.2寄存器的前3位写0x2可以吗？例如：

IOCON->PIO0_2 = 0X2;

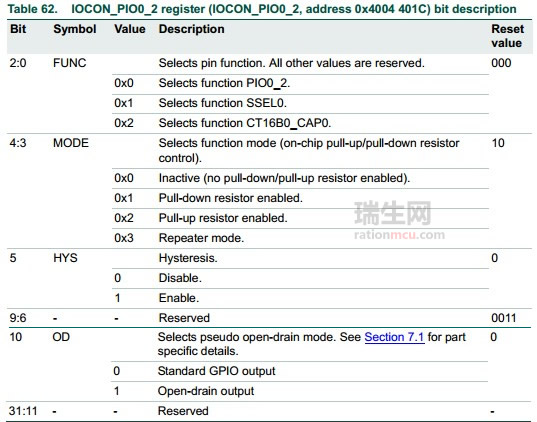

你这样直接写，当然可以，但是需要注意的地方很多，一不小心单片机就乱了，为什么呢？因为lpc1114作为一个32位的单片机，它的引脚寄存器也是32位的，其中的每一位，都代表着不同的控制位，这些可以查看寄存器得到，例如P0.2引脚的寄存器，它的完整寄存器定义如下：

你看它的bit4:3和bit9:6，这几位中，有些位默认就是1，如果你要直接赋值，需要让这些位保持原来的状态才可以。如果直接写0x2，那么这些原来是1的位，就成0了。所以我们在给寄存器赋值的时候，一般用“或”“与”的逻辑，改变我们想改变的位，不影响其它位的状态。
