分享Jlink的三线制SWD方式连接STM32芯片无法识别的解决方案

前段时间，做了一块板子，调试接口只留了三个口SWD、SWCLK、GND，在使用Jlink的SWD方式调试的时候发现无法连接。使用ST-link的时候可以连接，无奈楼主的ST-link的链接方式相当的不可靠，时而能识别时而不能识别：当然我的ST-link是山寨版的。
那么问题来了：为什么通过20针全部连接的方式可以调试，而三针的方式就不行了呢？
古人云知之为知之，不知Google之，Google不让用，那就问度娘好了。
通过查阅网上资料发现，jlink的20针，不光有调试的功能还有供电和检测电压的功能。

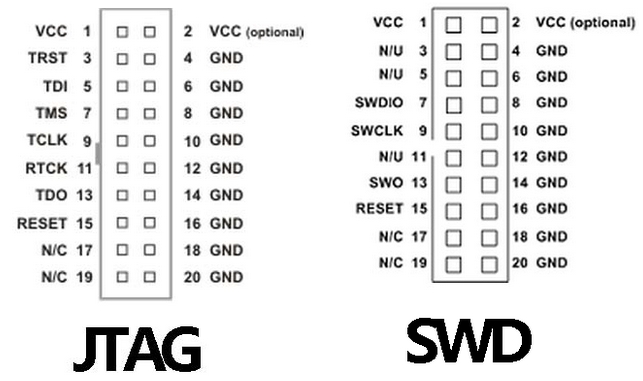

下面是jlink的接口图

通过上面图片可以发现，jlink的1脚叫做VTref，这个从字面意思理解应该是参考电压的意思，没错，这个管脚就是板子给Jlink内部缓冲芯片供电的接口，这个地方供几伏，缓冲芯片的IO电平就是几伏的。起了一个电平匹配的作用。

20针JTAG的2号针可以提供VCC供电。打开J-Link
Commander输入power on时，发现2号针脚输出的是3.3V电压，那么可以通过直接短路1、2号针
来解决问题。
楼主的山寨版Jlink的2脚可以向外提供3.3V电压，那么短接1、2脚的话是可以让Jlink正常使用的，如果你的Jlink的2脚输出的是5V话那么最好就不要这样短接来用了。

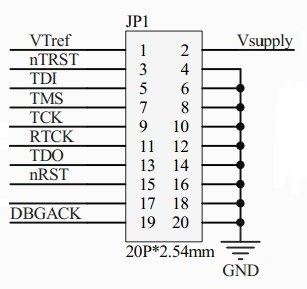

好多板子上的20针调试接口是按下图连接的。


那么短接完成，如果再采用20针调试的时候就要注意了，jlink的3.3V千万不要与开发板上20针接口的3.3V接在一块，否则会有烧坏jlink的可能，这个时候就要设置jlink不给开发板供电了。

楼主的解决方式是在jlink的2脚上加了一个开关，当需要jlink给开发板供电的时候，开关打到3.3V上，当不需要内部供电的时候呢打到悬空上。这样就可以同时使用三线的SWD和20线的JTAG与SWD调试方式了。



以上仅供参考，不喜勿喷。
