下载验证 - HDL语言及源代码 -

　　( 注意：本次实验采用的JX002B实验板已经将下载电缆的电路都做在了实验板上，所以只需要一根并口延长线即可，实际使用中一般都使用标准的下载电缆(ByteblasterMV、ByteblasterII)和并口相连，下载电缆再和PLD芯片相连)

　　在下载前，还要进行以下步骤：

　　A：将JX002B实验板的电源开关拨到OFF(上方)

　　B：将并口下载电缆母端插到JX002B实验的25针下载口上，并口电缆公端插到电脑的打印口上，参考下面四张图(不可能插错，否则插不上)

　　并口电缆母端

　　并口电缆公端

　　JX002B实验的25针下载口

　　电脑的25孔打印口

　　C：将稳压电源(内正外负)一端插到220V电源上，另一断插到JX002B实验板电源口上

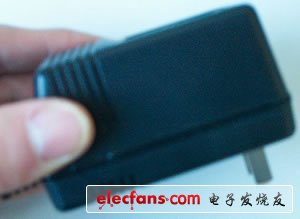

　　稳压电源220V端
