VGA图形控制器的FPGA实现 - FPGA/ASIC技术 -

　　VGA(视频图形阵列)作为一种标准的显示接口得到广泛的应用。利用FPGA 芯片和EDA 设计方法，可以因地制宜，根据用户的特定需要，设计出针对性强的VGA 显示控制器，不仅能够大大降低成本，还可以满足生产实践中不断变化的用户需要，产品的升级换代方便迅速。

　　在本设计中采用了Altera 公司的EDA 软件工具Quartus II ,并以ACEX系列FPGA 的器件为主实现硬件平台的设计。

　　1 基于FPGA 的VGA 图形控制器系统框图

　　根据自顶向下的程序设计思想，采用模块化设计，我们对VGA 图形控制器进行功能分离并按层次设计。利用VHDL 硬件描述语言逐一对每个功能模块进行描述，并逐个通过编译仿真，最后下载到硬件平台调试。本设计的VGA 控制器主要由以下模块组成：VGA 时序控制模块、分频模块、汉字显示模块、图像控制模块、ROM读取模块等，如图1 所示。

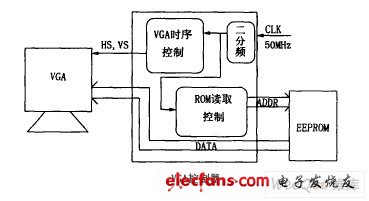

　　图1 　基于FPGA 的VGA 图形控制系统框图

　
