WIMAX LDPC码译码器的FPGA实现 - FPGA/ASIC技术 -

　　本文将TDMP算法运用于WIMAX标准中所有6种码率的LDPC码的译码，通过分析得出了各个码率LDPC码的变量节点后验LLR在前后两次更新之间的最小时间间隔，采用插入额外时钟周期的方法使得更新后的节点信息得到了及时利用。设计了一种基于填充算法的桶形移位寄存器结构的重组网络单元，实现了对该标准中576、768、1152和2304 4种码长的支持。采用了基于增量的循环移位模式，降低了硬件实现复杂度和单次迭代处理的周期数，提高了吞吐率。

　　1 LDPC码的译码算法

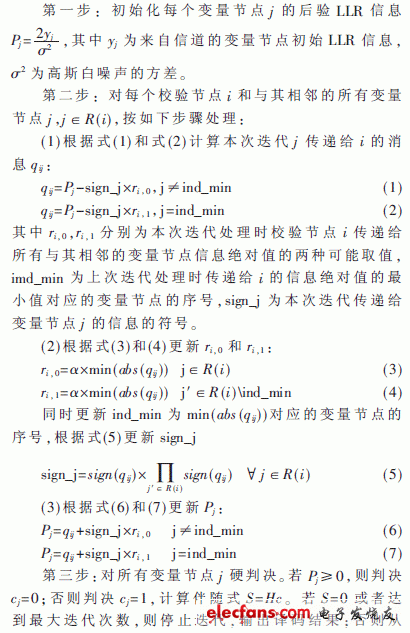

　　LDPC码的标准译码算法为BP算法。TDMP及时利用了更新后的节点信息，加快了译码收敛速率。中高信噪比条件下，该算法成功译码所需的平均迭代次数仅是BP算法的一半。TDMP-NMS算法采用归一化最小和算法更新TDMP算法中的校验节点信息，简化了运算复杂度。该算法的译码处理步骤如下[3]：

　　(2)开始继续下一次迭代处理。

　
