JESD204B与LVDS接口并行 管线式ADC延迟问题分析及解答 - FPGA/AS

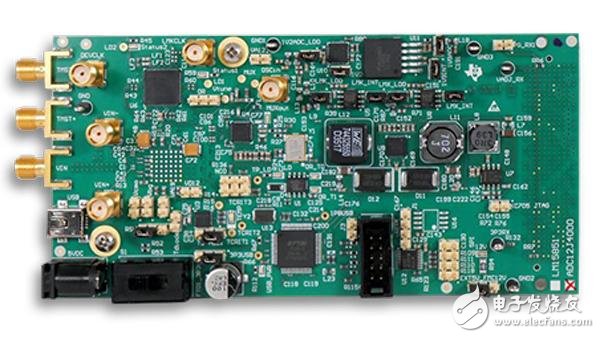

JESD204B为业界标准序列通信链接，数据转换器与现场可编程门阵列(FPGA)、数字信号处理器(DSP)、特定应用集成电路(ASIC)等装置间的数字数据接口因此能化繁为简，这项标准减少装置间路由进而降低输入/输出及电路板面积需求，符合无线通信、量测、国防、航天等应用所需。

一般选择高速模拟数字转换器(ADC)时，ADC延迟高低大多并非重要设计因素或规格，最近新的JESD204B高速串行接口正迅速在全球普及，也逐渐成为数字接口首选，不过也因此为ADC延迟增加多个频率周期，故有些系统设计师仍继续沿用既有的低延迟接口，本文分析造成高速管线式ADC延迟的主因，并说明部分系统仍避免选用JESD204B的理由。

系统设计人员标示组件延迟时，通常以奈秒为单位，但管线式ADC延迟计算单位为频率周期，意指从ADC采样频率捕捉到输入讯号，至产生数字输出的时间差，采样率增加后，固定频率周期的绝对延迟奈秒数减少。

传输延迟(TPD)代表频率输入、频率输出与数据的缓冲延迟，一般未纳入延迟数据中，取决于缓冲使用量，以及个别缓冲击在不同制程、电压及温度下的延迟变化，故传输延迟属于变量，可能低于一个频率周期，也可能达到数个频率周期。

管线式ADC的产品说明书内，亦标明未纳入延迟数据的孔隙延迟，意指从输入采样频率的上升边缘抵达ADC，到采样实际发生之间的时间差。

分析管线式ADC延迟

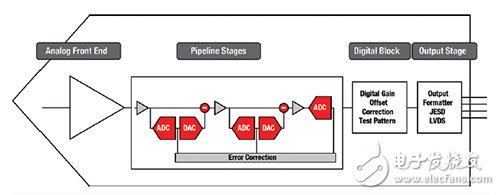

现代高速管线式ADC的延迟与设计大有关系，ADC可拆解为四项基本区块：模拟前端、管线级、数字区块、输出级(图1)，由于ADC设计师可决定各区块配置情形，基于ADC采样率、耗能、AC效能等考虑因素，每一项设计都各有不同。

图1 现代高速管线式ADC的基本区块
