本白皮本提供了NI电网自动化系统(NI Grid AutomaTIon System)的概述以及设计该系统时所采用的NI技术的深层解析。

1. NI电网自动化系统概述

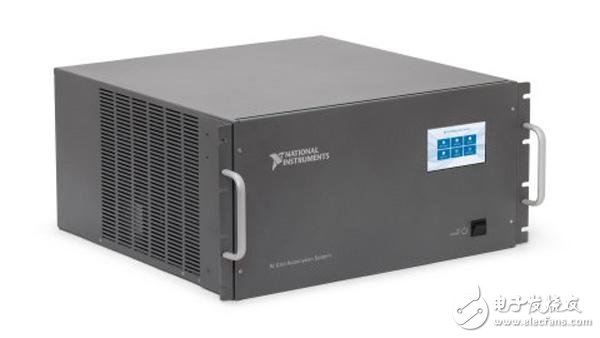

NI电网自动化系统是一款可编程的智能电子设备(IED)，专为简化变电站监控和升级以及提高测量可视化程度而设计。由于该系统的功能通过软件进行定义，因而能够完成市面上功能固定的设备无法实现的任务。系统随附的功能使其可用作为满足最新C37.118.1a-2014标准的PMU。NI电网自动化系统开箱即可为电网运行商提供高速高质量的相量数据。

2. 核心处理器
NI电网自动化系统的核心技术平台是CompactRIO，CompactRIO是一款具有模块化输入和输出的高性能嵌入式控制器。NI电网自动化系统的坚固金属外壳容纳了CompactRIO机箱、6个C系列输入模块、电源和触摸显示屏。所有核心组件均可通过NI或第三方供应商的开放市场购买。 cRIO-9068 CompactRIO机箱采用与Xilinx ArTIx-7 FPGA架构相匹配的双核667 MHz ARM Cortex-A9处理器。机箱配有8个用于C系列模块的插槽，所有来自模块的数据通过FPGA传输至ARM处理器进行高性能信号处理和控制。



每个NI电网自动化系统由所搭载的CompactRIO嵌入式控制器供电

3. 模拟输入
NI拥有近40年基于处理器的测量经验，NI电网自动化系统集成了这些专业知识以及模拟信号转换的一些最新组件。NI电网自动化系统的模拟输入使用24位模数转换器，采样率高达50,000次/秒。高分辨率和高速采样的结合对于较高阶谐波等测量非常重要。另外，尽可能准确地采样数据对于满足当前未知的未来分析需求也非常有帮助。

NI 9242 - 模拟输入

NI 9238 - 用于电流模拟信号路径的精确电压测量





NI 9242模块专用于连接120/240 VAC变压器

4. 数字和GPS输入
NI电网自动化系统具有8个用于变电站二进制状态输入的高压直流通道。 该设备的数字输入工作电压高达250VDC，且比例度量交叉阈值大约设置为电源电压输入的2/3。

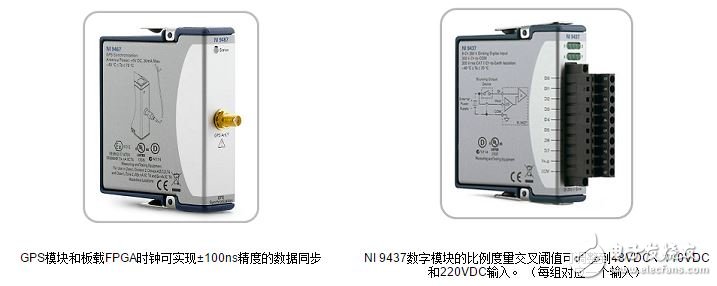

数字和GPS模块：

NI 9467 (GPS)

NI 9437（数字）





本白皮本提供了NI电网自动化系统的概述以及设计该系统时所采用的NI技术的深层解析。

5. 用于自定义的开放式架构
NI电网自动化系统的功能由软件定义，其中许多功能都是完全可编程的。NI电网自动化系统随附NI PMU功能，可作为一个开放的LabVIEW项目供用户下载和自定义。控制器上运行的操作系统是NI Linux Real-TIme。这一Linux版本与NI所有最新CompactRIO和CompactDAQ嵌入式控制器上采用的Linux版本一样。开发人员可以访问该操作系统，并安装来自Linux社区的各种软件包，以增强设备的功能性。

阅读自定义NI电网自动化系统技术白皮书，了解更多用于开发的开放式架构和选项。



NI Linux实时操作系统可集成来自Linux生态系统的代码

6. 其他资源

如需深入了解NI电网自动化系统，请访问ni官网

电网自动化系统产品页面
