IBERT IP及运行工程生成配置文件与GTX管脚的验证 - FPGA/ASIC技

第一部分 生成IBERT IP及运行工程生成配置文件

1. 选择IP，选择FPGA版本，protocol数量 （所有通道用一个速率的话一般只选择1个 protocol），速率，参考时钟频率，通道数量和Quad PLL（大于6G的速率时必须选择）

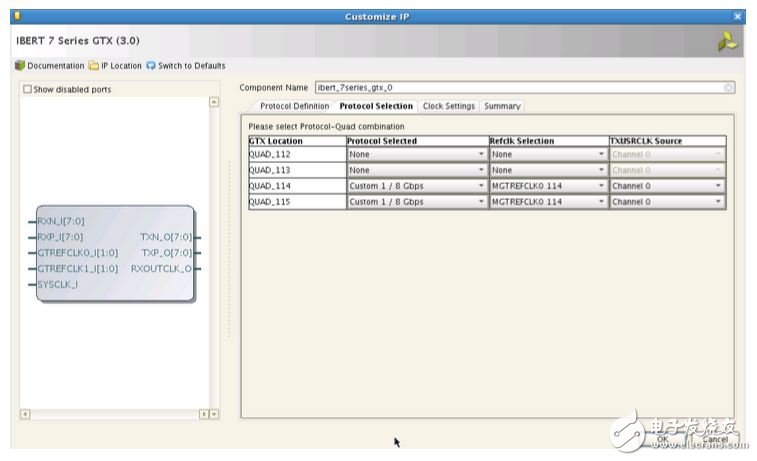

2. 选择需要的Quad 通道114和115，及参考时钟源，这里选择合用QUAD114的参考时钟

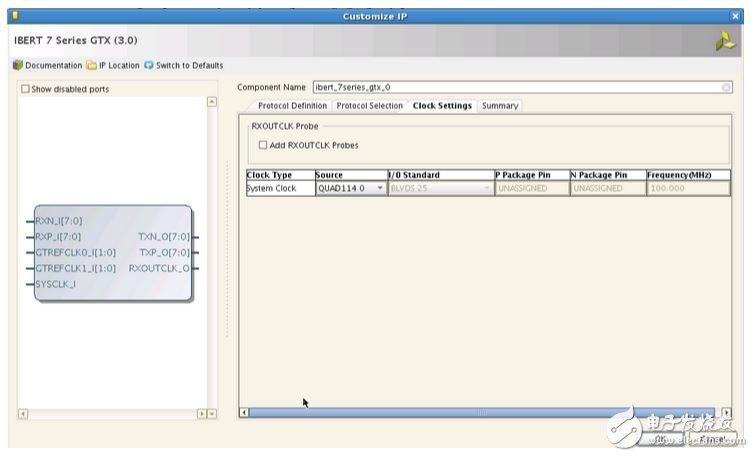

3.时钟源选择QUAD_114_CLK0做为整个IP的系统时钟，当然这个需要根据硬件实际情况来选择。





4.生成IP之后在IP的顶层右键点击Open IP Example Design，然后会打开一个新的VIVADO界面。





第二部分 上板利用IBERT验证GTX管脚

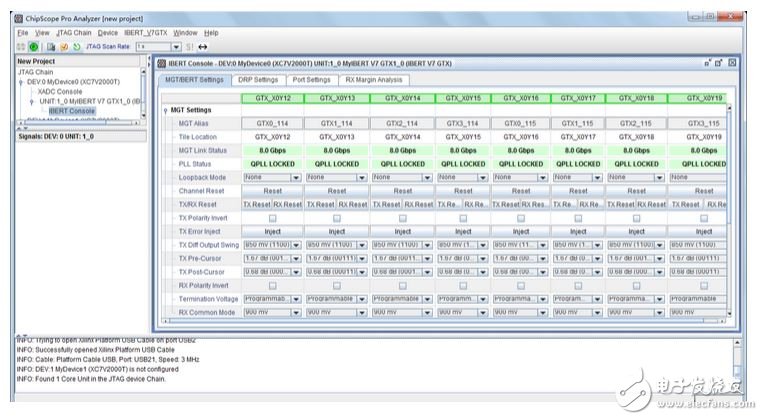

5.如果需要在ISE的ChipScope中查看IBERT时，直接点击ISE的ChipScope的Analyzer，然后点击链接->配置FPGA。如下图所示





6.如果是要在Vivado中查看Ibert，则需要打开Hard ware Session，如下图所示





7. 点击Open a new hardware target





8. Open a new hardware target界面点击Next





9. 不用更改，点击next





10.选择目标FPGA芯片点击next





11.无需更改，点击next





12. 选择配置文件

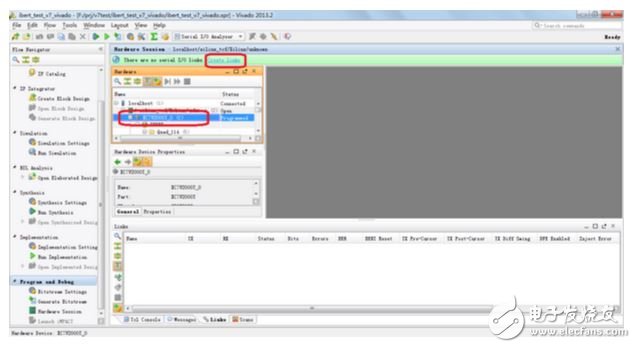

13.选择配置的FPGA，点击右上角create links





14.点击+号将所有通路添加进去





15. 点击Next





16. IBERT 界面





17.可将光标放在BERT栏上右键，就可以弹出菜单，根据需要添加或减去功能





18.将TX Pattern 和RX Pattern选为31 bit与IP中设置相符





19. 点击AUTO REFRSSH可以看到各个通道的速率变化

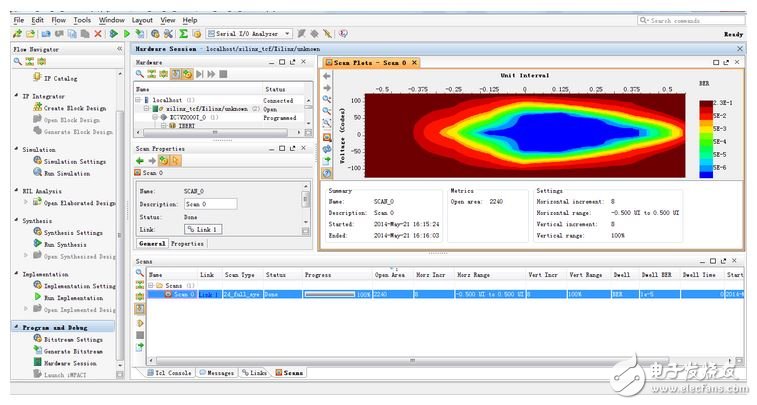

20. 选择一路通道，右键选择create scan可以创建眼图。





21.眼图
