Vivado和ISE相比ChipScope已经大幅改变，很多人都不习惯。在ISE中称为ChipScope而Vivado中就称为in system debug。下面就介绍Vivado中如何使用debug工具。

Debug分为3个阶段：

1. 探测信号：在设计中标志想要查看的信号
2. 布局布线：给包含了debug IP的设计布局布线
3. 分析：上板看信号

一 探测信号

探测信号有2种方法一种是直接在HDL源代码中用（*mark_debug = “true”*）标识出要探测的信号 另一种是 在综合过后的网表文件中添加标志。

1 .在HDL源代码中添加标志

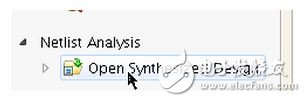

然后点击open Synthesized Design





然后点击Tools-> Set Up Debug





点击 Next





点击Add/Remove Nets





点击find会出来所有信号。如果需要添加debug的信号，从左边框中选择所需信号，点击按 钮加到右边来。如果需要去除不需要的debug信号，从右边框中选择所需信号，点击按钮就 去除了。选好信号之后，在右下角点击Ok按钮。





在此框中为所有debug信号选择时钟域，选择debug信号，右键选择Select Clock Domain。注意每一个时钟域对应一个单独的ILA 2.0core。





在此框中选择所需时钟，点击ok





点击next





然后继续下面的Implement 流程





点击Save保存修改后的工程



后面像以前一样等工程跑结束。



2.在网表文件中添加标志

网表文件添加标志，第一步也是打开综合后设计。如下图所示





第二步是打开debug窗口



Open synthesized Design之后，有2种方法来标志debug信号



(1) 第一种方法是在Netlist窗口中选择信号，右键点击Mark Debug





(2) 第二种方法是在Tools中选择Setup Debug 推荐使用此方法



然后和前面一样继续跑工程。
