Microchip RN2483 LoRa收发器模块参数

Microchip Technology RN2483 LoRa收发器模块为远距离无线数据传输提供了简单易用的低功耗解决方案。 RN2483是完全经过认证的433MHz/868MHz模块，基于无线LoRaWAN(低功耗广域网)技术。 RN2483模块利用Sub-GHz频带内的独特扩频调制功能实现远距离传输、低功耗和高网络容量。

RN2483模块使用嵌入式LoRaWAN A类协议，支持无缝连接到任何符合LoRaWAN标准的网络基础设施(无论是公共还是私有部署)。 该模块专为易于使用而设计，可缩短开发时间并加速产品上市。 LoRa technology非常适合用于电池供电传感器和低功耗应用，如物联网(IoT)、机器对机器(M2M)、智能城市、传感器网络、工业自动化等。

RN2483 LoRa收发器模块还经过LoRaWAN 1.0规范的认证，确保设计人员可以快速方便地将其终端设备集成到任何LoRaWAN网络中。

特性

板载LoRaWAN A类协议栈

在433MHz和868MHz频带下工作

UART上的ASCII命令接口

17.8mm x 26.7mm x 3mm的紧凑外形

嵌入式LoRaWAN A类协议

槽型SMT焊盘，可实现轻松和可靠的PCB安装

通过UART进行器件固件升级(DFU)

14 GPIO，用于控制、状态和ADC

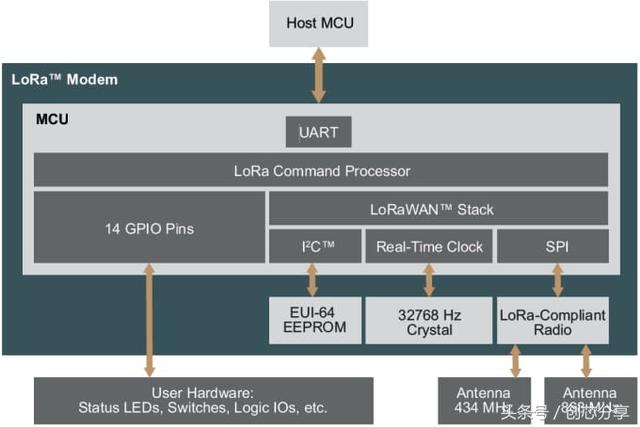

高度集成的模块包括：MCU、晶体、EUI-64节点标识串行EEPROM、无线电收发器，带模拟前端

环保，符合RoHS指令

通过欧洲R&TTE指令评估的无线电模块

规格

输出功率：14dBm

主机接口：UART

引脚数：47

封装：表面贴装模块

工作温度范围：-40C - 85C

输入灵敏度：-148mVpp

Rx输入灵敏度-148dB

TX电流消耗：40mA(14dBm、868MHz)

RX电流消耗：14.2mA

应用

自动抄表

住宅和楼宇自动化

无线警报、安防和监控系统

工业监控和控制

机器对机器(M2M)

物联网(IoT)

找元器件、pdf上快易购电子元器件

方案一：

Microchip RN2483 LoRa收发器模块的开发板。

可以在PIC18 Explorer板上通过28引脚PICtail连接器，或者在Explorer 16板上使用30引脚卡缘PICtail Plus连接器，来开发LoRa系统，该系统设有连接到Microchip PIC MCU系列的RN2483。

RN2483 LoRa PICtail板还具有板载PIC18 MCU选项，以实现户定制功能。 它经过预编程，设有简单的USB转UART串行桥，可轻松实现串行连接。 通过将子板插入PC的USB端口，可对RN2483收发器进行演示。 USB端口可为子板供电，并让用户能够使用RN2483的简单ASCII命令接口进行通信。
