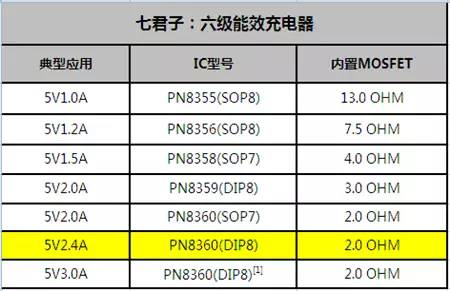

七君子系列之一: 六级能效5V2.4A充电器方案

芯朋微电子在六级能效风暴中，首推PN8360 5V2.4A充电器方案。

PN8360芯片采用经典可靠控制平台：PFM提高转换效率+分段变Ipk降低音频噪声。根据应用功率搭配集成不同规格的专利Smart MOSFET：即在高雪崩能力DMOS的基础上内部集成了启动管、电流采样管、温度采样管、CS短路保护等智能检测保护模块，该独有技术已获得2项美国专利授权。下面我们就来具体介绍此方案。

方案特征：

• 输入电压：90~265Vac全电压

• 输出电压：5V

• 输出电流：2.4A±3%

• 效 率：82%,满足六级能效要求

• 高压启动待机功耗<75mW

• CV、CC精度<5%

• 过温保护、VDD过欠压保护

• FB开短路保护、CS开短路保护

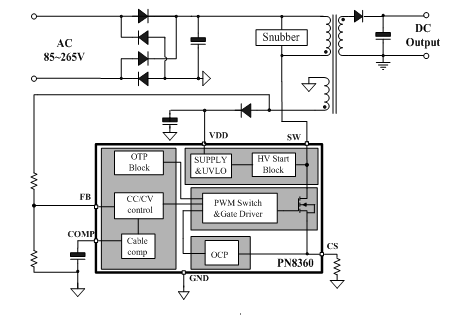

方案典型应用如图1所示：

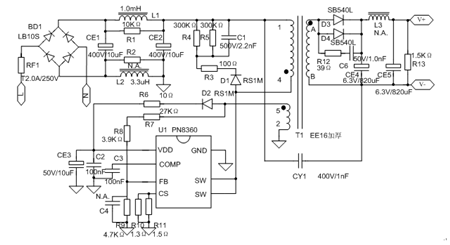

电路原理图：

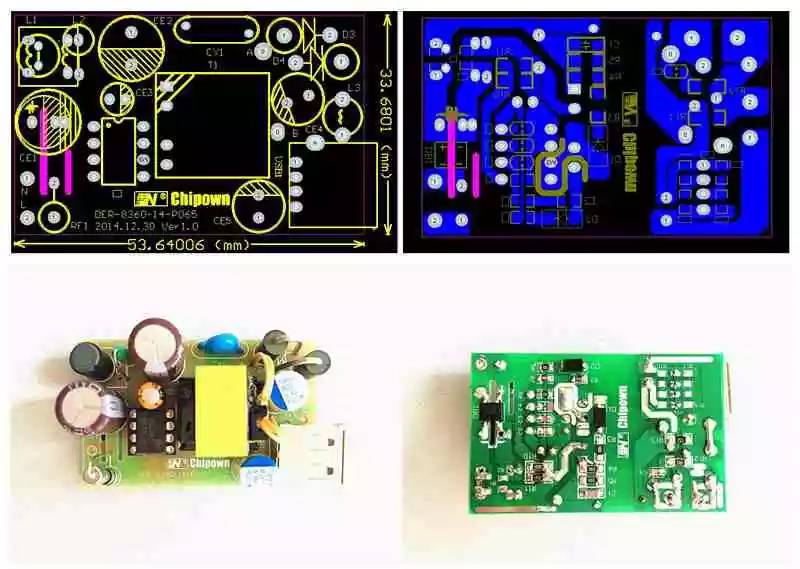

PCB及DEMO实物图：

测试数据：

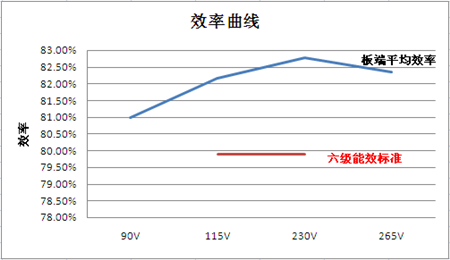

效率曲线

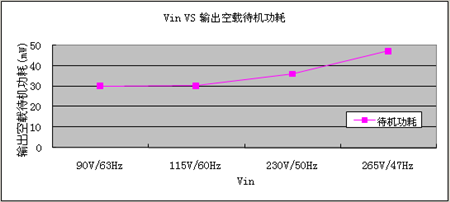

待机功耗

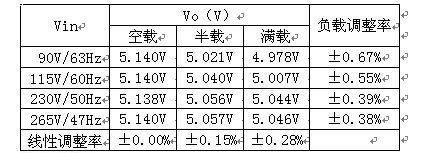

调整率

EMC测试

• EMI传导、辐射满足EN55022 Class B标准要求，裕量均大于6.0dB

• ESD满足IEC61000-4-2，8kV/15kV等级要求

• EFT满足IEC 61000-4-4: 2004，2kV等级要求

• Surge满足IEC 61000-4-5:2005，1kV等级要求

• 交流绝缘满足3.75kV,60s, 漏电流小于5mA要求

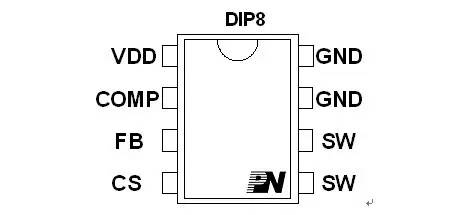

封装及脚位配置图：

结束语

本期介绍的是七君子系列之一，若想了解其余六君子，请持续关注芯朋微电子微信哦~

各位粉丝如需了解详情或申请样板使用，欢迎致电相关区域的技术应用联系人：

华南联系人： 王先生 158 8978 6185

福建联系人： 郭先生 180 1558 2503

华东华北联系人：牟先生 158 6140 8376
