绝代双骄.5V3A六级能效充电器套片方案
上期我们介绍了芯朋微热门产品PN8305M/H同步整流转换器，今天我们就为各位粉丝详细介绍PN8305与PN8386配合使用，轻松实现5V3A六级能效电源方案。
1.封装及脚位配置图
PN8386封装及脚位配置图
PN8386集成超低待机功耗准谐振原边控制器及690V高雪崩能力智能功率MOSFET，用于高性能、外围元器件精简的充电器、适配器和内置电源。PN8386为原边反馈工作模式，可省略光耦和TL431。内置高压启动电路，可实现芯片空载损耗（264VAC）小于50mW。
PN8305封装及脚位配置图
PN8305包括同步整流控制器及N型功率MOSFET，用于在高性能反激系统中替代次级整流肖特基二极管。PN8305内置电压降极低的功率MOSFET以提高电流输出能力，提升转换效率并降低芯片温度。

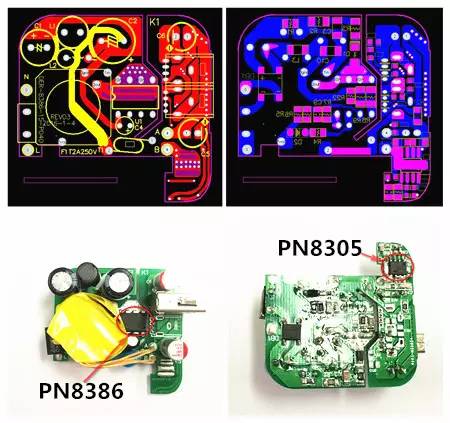

2.PCB及DEMO实物图

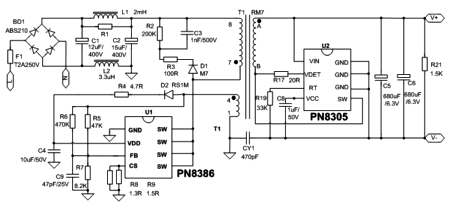

3.方案典型应用图
4.方案特性
PCBA尺寸：42.5mm*41.3mm*20mm
输入电压：90~265Vac全电压
输出电压：5V
输出电流：3A
平均效率：≥81.4%(满足六级能效要求)
高压启动待机功耗<75mW
启动时间：<200ms(90Vac)
拥有输出短路保护，输出过流保护，输出欠压保护(PCB端3.1V以下)，VDD过压保护，FB分压电阻开路短路保护，以及电流检测电阻Rcs开短路保护，过温保护。

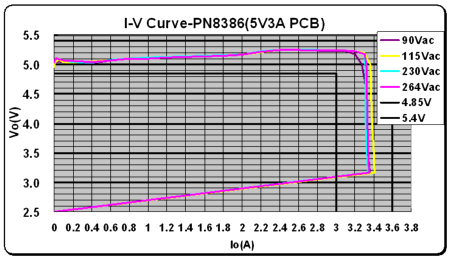

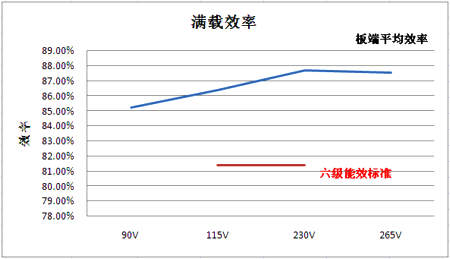

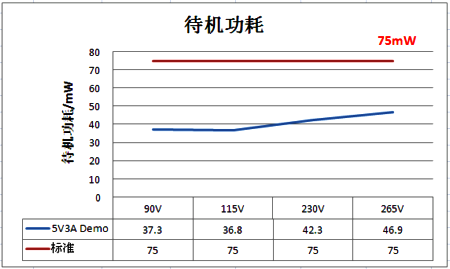

5.测试数据
备注：在CC工作状态下且系统PCB电压低于3.1V时，PN8386会进入保护状态。
6.EMC测试
EMI传导、辐射满足EN55022 Class B标准要求，裕量均大于6.0dB
ESD满足IEC61000-4-2，8kV/15kV等级要求
EFT满足IEC 61000-4-4: 2004，4kV等级要求
Surge满足IEC 61000-4-5:2005，1kV等级要求
交流绝缘满足3.75kV,60s, 漏电流小于5mA要求
7.应用要点

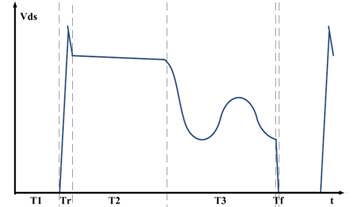

PN8386工作在DCM模式，忽略传输瞬态Tr和Tf，导通时间、去磁时间和振荡时间分别为：
PN8386在T2时间内间接采样输出电压信号，为减小漏感振荡对采样的影响，最小T2时间应足够长(5V3A应用建议大于3.2us)：
备注：电源在小负载工况下，PN8386的Vcs=0.17V以避免音频噪音。
PN8305须在T2时间内完成Trench MOSFET的开通和关断，其最小导通时间由RT电阻设定：
因此，RT电阻建议取值为：
