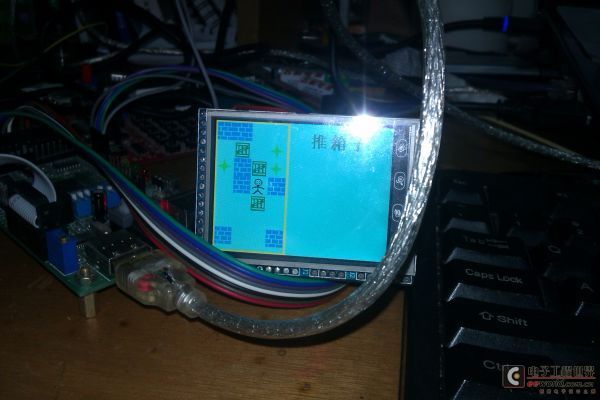

ILI9235的51单片机驱动程序-推箱子游戏
完整的代码下载地址:http://www.51hei.com/bbs/dpj-20611-1.html
下面是ILI9235的驱动程序部分预览
#include "mylib.h"
/*******************************************************************************
函数名称:void ClearScreen(uint Color)
函数功能:刷屏使得全屏显示单一的颜色
入口参数:Clolr:屏幕背景的颜色(直接写入颜色的英文，在.h中有定义)
出口参数:无
备 注:
********************************************************************************/
void ClearScreen(uint Color)
uint i,j;
LCD_SetPos(0,320,0,240); //设置起始地址为(0，0) ~(320,240)
for (i=0;i<325;i++)
for (j=0;j<240;j++)
Write_Data_U16(Color);
函数名称:void Show_RGB (uint x0,uint x1,uint y0,uint y1,uint Color)
函数功能:在屏幕的(x0,y0)到(x1,y1)区域显示某一种颜色
入口参数:(x0,y0)和(x1,y1)表示位置;
Color :显示区域的颜色
备 注:可以实现画点和画水平和垂直的直线
显示时输入的参数x:0-320，y:0-240(横向)
*******************************************************************************/
void Show_RGB (uint x0,uint x1,uint y0,uint y1,uint Color)
i=x0;x0=y0;y0=i;
i=x1;x1=y1;y1=i;
i = y0;
y0 = 320-y1;
y1 = 320-i;
LCD_SetPos(x0,x1,y0,y1);
for (i=y0;i<=y1;i++)
for (j=x0;j<=x1;j++)
函数名称:void DrawCoord(uint x0,uint x1, uint y0, uint y1, uint LineWidth, uint Color)
函数功能:在屏幕上画坐标，屏幕是横放的
Line_Width:坐标轴的线宽
备 注:无
void DrawCoord(uint x0,uint x1, uint y0, uint y1, uint LineWidth, uint Color)
LineWidth = LineWidth-1;
Show_RGB (x0,x0+LineWidth,y0,y1,Color); //竖
Show_RGB (x0,x1,y1-LineWidth,y1,Color); //横
函数名称:void Show_Xmark(uint x0,uint x1, uint y0, uint y1, uint LineWidth, uint Color)
函数功能:在屏幕上画横线，屏幕是横放的
void Show_Xmark(uint x0,uint x1, uint y0, uint y1, uint LineWidth, uint Color)
函数功能:在屏幕上画竖线，屏幕是横放的
void Show_Ymark (uint x0,uint x1, uint y0, uint y1, uint LineWidth, uint Color)
Show_RGB (x0,x1,y0,y0+LineWidth,Color);
函数名称:void Init_data (uchar x,uint y)
函数功能:些数据到寄存器
入口参数:x,y 需要写入的数据
void Init_data (uchar x,uint y)
uchar m,n;
m=y>>8;
n=y;
Write_Cmd(0x00,x);
Write_Data(m,n);
函数名称:void Write_Data_U16(uint y)
函数功能:写入颜色
入口参数:y 颜色数据
void Write_Data_U16(uint y)
函数名称:void Write_Cmd(uchar DH,uchar DL)
函数功能:写指令
入口参数:DH 高8位数据 DL 低8位数据
void Write_Cmd(uchar DH,uchar DL)
CS0
RS0
P4DIR = 0xff;
P4OUT = DH;
RW0
RW1
P4OUT = DL;
CS1
函数名称:void Write_Data(uchar DH,uchar DL)
函数功能:写数据
void Write_Data(uchar DH,uchar DL)
RS1
P4OUT=DH;
P4OUT=DL;
函数名称:void ILI9325_Initial()
函数功能:初始化液晶模块
入口参数:无
void ILI9325_Initial()
RD1
REST0
REST1
Init_data(0x00e5, 0x8000);
Init_data(0x0000, 0x0001);
Init_data(0x0001, 0x0000);//输出方式控制0x00,0x100,0x400,0x500,正常显示用0x00
Init_data(0x0002, 0x0700);//可设置为0x400或0x700;
Init_data(0x0003, 0x1018);//可设置为0x1030,0x1000,0x1010,0x1020,0x1038,0x1028,0x1018,0x1008;
//还可以把最前面的1去掉，如:0x18;
//BGR = " 0 ":遵循gb顺序来写的像素数据【即去掉那个1】
//BGR = " 1 ":将RGB数据换成BGR数据再写入GRAM【即不去掉那个1】
//横向设置0x1018最好/纵向设置0x1000最好
Init_data(0x0004, 0x0000);//显示大小尺寸控制寄存器0x00为1倍大小，即240x320
Init_data(0x0008, 0x0202);//可设置为0x0202,0x00,
Init_data(0x0009, 0x0000);//扫描设置
Init_data(0x000A, 0x0000);
Init_data(0x000C, 0x0000);
Init_data(0x000D, 0x0000);
Init_data(0x000F, 0x0000);
//-----Power On sequence-----------------------
Init_data(0x0010, 0x0000);
Init_data(0x0011, 0x0007);
Init_data(0x0012, 0x0000);
Init_data(0x0013, 0x0000);
Init_data(0x0010, 0x17B0);
Init_data(0x0012, 0x013A);
Init_data(0x0013, 0x1A00);
Init_data(0x0029, 0x000c);
//-----Gamma control-----------------------
Init_data(0x0030, 0x0000);
Init_data(0x0031, 0x0505);
Init_data(0x0032, 0x0004);
Init_data(0x0035, 0x0006);
Init_data(0x0036, 0x0707);
Init_data(0x0037, 0x0105);
Init_data(0x0038, 0x0002);
Init_data(0x0039, 0x0707);
Init_data(0x003C, 0x0704);
Init_data(0x003D, 0x0807);
//-----Set RAM area-----------------------
Init_data(0x0050, 0x0000);
Init_data(0x0051, 0x00EF);
Init_data(0x0052, 0x0000);
Init_data(0x0053, 0x013F);
Init_data(0x0060, 0x2700);
Init_data(0x0061, 0x0001);
Init_data(0x006A, 0x0000);
Init_data(0x0021, 0x0000);
Init_data(0x0020, 0x0000);
//-----Partial Display Control------------
Init_data(0x0080, 0x0000);
Init_data(0x0081, 0x0000);
Init_data(0x0082, 0x0000);
Init_data(0x0083, 0x0000);
Init_data(0x0084, 0x0000);
Init_data(0x0085, 0x0000);
//-----Panel Control----------------------
Init_data(0x0090, 0x0010);
Init_data(0x0092, 0x0000);
Init_data(0x0093, 0x0003);
Init_data(0x0095, 0x0110);
Init_data(0x0097, 0x0000);
Init_data(0x0098, 0x0000);
//-----Display on-----------------------
Init_data(0x0007, 0x0173);
/*=================定义显示窗体=============================
---------x0: 窗体中X坐标中较小者
---------x1: 窗体中X坐标中较大者
---------y0: 窗体中Y坐标中较小者
---------y1: 窗体中Y坐标中较大者
=================定义显示窗体=============================*/
void LCD_SetPos(uint x0,uint x1,uint y0,uint y1)
Init_data(WINDOW_XADDR_START,x0);
Init_data(WINDOW_XADDR_END,x1);
Init_data(WINDOW_YADDR_START,y0);
Init_data(WINDOW_YADDR_END,y1);
Init_data(GRAM_XADDR,x0);
Init_data(GRAM_YADDR,y0);
Write_Cmd (0x00,0x22);
void DisPoint(uchar x, uint y, uint color)
Show_RGB(x,x,y,y,color);
/********************************************************************
画直线(可以画任意方向直线，包括横线、竖线、斜线)。
入口参数: (x1,y1)起点, (x2,y2)终点, color颜色。
出口参数: 无
说 明:用指定的颜色在指定的两点间画出一条直线。
***********************************************************************/
void Disline(uint x1,uint x2,uint y1,uint y2,uint color)
uint t;
int xerr=0,yerr=0,delta_x,delta_y,distance;
int incx,incy;
uint row,col;
delta_x = x2-x1;//计算坐标增量
delta_y = y2-y1;
col=x1;
row=y1;
if(delta_x>0) incx=1;//设置单步方向
else
if(delta_x==0) incx=0;//垂直线
else {incx=-1;delta_x=-delta_x;}
if(delta_y>0)incy=1;
if(delta_y==0) incy=0;//水平线
else {incy=-1;delta_y=-delta_y;}
if(delta_x>delta_y) distance=delta_x;//选取基本增量坐标轴
else distance=delta_y;
for(t=0;t<=distance+1;t++)
{ //画线输出
DisPoint(col,row,color);
xerr+=delta_x;
yerr+=delta_y;
if(xerr>distance)
xerr-=distance;
col+=incx;
if(yerr>distance)
yerr-=distance;
row+=incy;
void Dis32x32(uint y,uint x,uchar *Code32x32,uint fColor,uint bColor)
y = 320-y-32;
LCD_SetPos(x,x+31,y,y+31);
for(i=0;i<128;i++) //按照字模成分描点
ushort w = Code32x32[i];
for(j=0;j<8;j++)
uint Color= (w&0x80)? fColor:bColor;//条件运算符，当为字模成份时描前景色 //否则描背景色
w<<=1;
void Dis16x16(uchar x,uchar y,uchar *Code16x16,uint fColor,uint bColor)
y = 320-y-16;
LCD_SetPos(x,x+15,y,y+15);
for(i=0;i<32;i++)//按照字模成分描点
uchar w = Code16x16[i];
uint Color= (w&0x80)? fColor:bColor; //条件运算符，当为字模成份时描前景色
//否则描背景色
//写16X32字符
void Dis16x32(uint y, uint x,uchar *Code16x32,uint fColor,uint bColor)
y=320-y-32;
LCD_SetPos(x,x+31,y,y+15);
for(i=0;i<64;i++) //按字模成分描点
ushort w = Code16x32[i];
uint Color= (w&0x80)? fColor:bColor; //条件运算符，当为字模成份时描前景色
