ARM7单片机(学习ing)-(二)、中断控制编程-02

进行了MDK中断设置之后~~

马上中断就可以用了~~

要想了解的话，找EDA软件板块~~

今天赶紧写完就哦了~~

二、中断控制编程

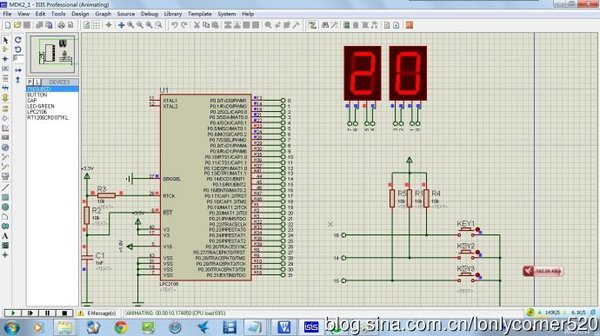

二-(01)、计数器(通过三个外部中断来控制计数的加减或者清零~~)

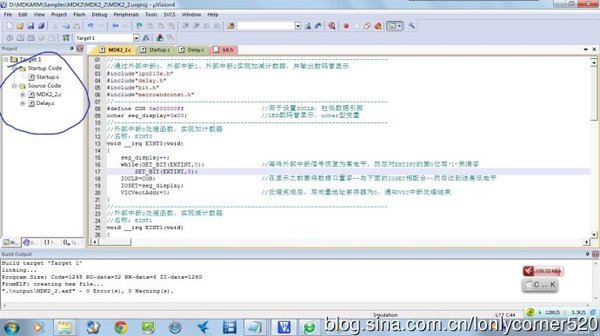

MDK2_1.c

//------------------------------------------------------------------------------

//通过外部中断0、外部中断1、外部中断2实现加减计数器，并输出数码管显示

#include"lpc210x.h"

#include"delay.h"

#include"bit.h"

#include"macroandconst.h"

#defineCON 0x000000ff //用于设置IOCLR，拉低数据引脚

uchar seg_display=0x00; //LED数码管显示，uchar型变量

//外部中断0处理函数，实现加计数器

//名称:EINT0

void __irq EINT0(void)

seg_display++;

while(GET_BIT(EXTINT,0)) //等待外部中断信号恢复为高电平，然后对EXTINT的第0位写'1'来清零

SET_BIT(EXTINT,0);

IOCLR=CON; //在显示之前要将数据口置零~~与下面的IOSET相配合~~然后达到送高低电平

IOSET=seg_display;

VICVectAddr=0; //处理完成后，写向量地址寄存器为0，通知VIC中断处理结束

//外部中断0处理函数，实现减计数器

//名称:EINT1

void __irq EINT1(void)

seg_display--;

while(GET_BIT(EXTINT,1)) //等待外部中断信号恢复为高电平，然后对EXTINT的第1位写'1'来清零

SET_BIT(EXTINT,1);

//名称:EINT2

void __irq EINT2(void)

seg_display=0;

while(GET_BIT(EXTINT,2)) //等待外部中断信号恢复为高电平，然后对EXTINT的第2位写'1'来清零

SET_BIT(EXTINT,2);

//端口初始化函数

void port_init(void)

PINSEL0=0xa0000000; //设置I/O工作模式，分别为EINT0、EINT1、EINT2,其它为GPIO

PINSEL1=0x00000001;

IODIR=CON; //设置I/O方向，第八位数据位为输出

//外部中断初始化函数

void eint_init(void)

VICIntSelect=0; //终端选择寄存器，选择为IRQ

VICIntEnable=0x0001c000; //使能EINT0、EINT1、EINT2中断

VICVectCntl0=0x0000002e; //EINT0通道分配到IRQ Slot0，既优先级最高

VICVectCntl1=0x0000002f; //EINT1通道分配到IRQ Slot1

VICVectCntl2=0x00000030; //EINT2通道分配到IRQ Slot2

VICVectAddr0=(int)EINT0;

VICVectAddr1=(int)EINT1;

VICVectAddr2=(int)EINT2;

int main(void)

port_init();

eint_init();

IOCLR=CON;

EXTINT=0x07; //清除外部中断

while(1);

其它的辅助文件我就不贴了~~

都是挺简单的~~
