在AVR单片机的学习过程中，ISP编辑下载器是一个必不可少的调试工具。在Atmel官方网站也分布并开源了简易ISP下载器的原理图与BOM。

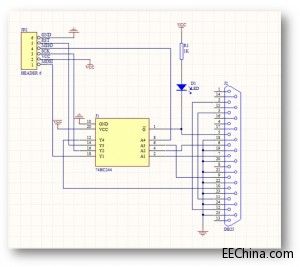

如下图所示：

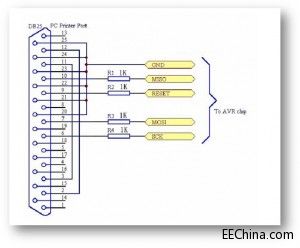

这个版本使用了一个数字逻辑芯片74HC244，逻辑芯片主要启到数据缓冲的作用。当然，还有一个更加简易的设计，如下图所示：
这两个版本小编在实际应用中都有所实践，配合双龙的下载软件，非常好用。只是速度较慢。某个项目中，小编的atmega16的编写，约15K的flash，完成一次擦除，烧写，校验三个步骤，一般需要20+分钟。每次小编烧写程序时都是选择这个时候泡杯咖啡，吃点茶点……
上面二个版的ISP下载器虽然制作简易，但是一个灰常关键问题就是，偶的本本没有并口……

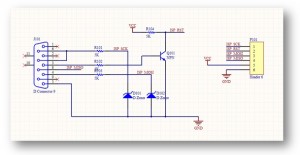

其实，还有一种使用串口来模拟ISP下载器的方案。其制作方法也是灰常简单的，原理图如下所示：
小编花了宝贵的午后DIY了一个，使用小马哥的软件PonyProg2000，可以完成AVR单片机的熔丝位的读写，程序的烧录等。

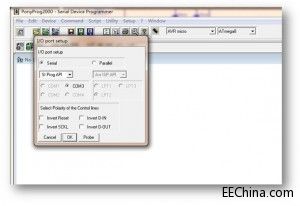

小编使用的USB转串口识别出来的串口为Com3，由于小编就选择COM3，之后，再点击Probe按钮，如果弹出对话框为Test OK!则表示软件识别成功，否则请重启软件与重新插拔USB串口线。
之后的操作与其它ISP下载器相同。这里小编再提醒一下，使用串口下载线的下载速度需要有极大的耐心。这种耐心需要在下载编程时不要再运行其它软件，否则，那程序无响应的提示会灰常快的显示出来。提示框里虽然有百分比的进程条，但是小编没有看到过其增长，而是某次回头突然发现其进入了校验模式，小编这个时候一般果然终止程序，放弃校验，以节省宝贵的时间。这时，由于终止的校验因此检验失败的警告也可以忽略。
经过这次DIY的实验，小编得出了结论，平时调试程序还是需要使用jtag，偶尔下载程序，或者修改熔丝位时还是可以考虑一下串口下载线，其它时候还是尽量使用别的方式吧!
当然，也请网友们期待下一篇DIY之作USBasp，AVR单片机下载器。
> > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > > >
