ARM7单片机(学习ing)-(二)、中断控制编程-01

第一章只是个入门~~

从现在开始才真正算走进RAM吧~~

主要就是中断控制~~

你懂得~~

今天主要是外部中断的应用~~

二、中断控制编程

二-(01)、中断控制编程的寄存器介绍(还是很基础的~~)

1、向量中断控制器

1)特性:

ARM PrimeCell向量中断控制器(虽然我也不知道这个东西是什么东东吧~~)

32个中断请求输入

16个向量IRQ中断

16个优先级，可以动态分配给中断请求

软件中断产生

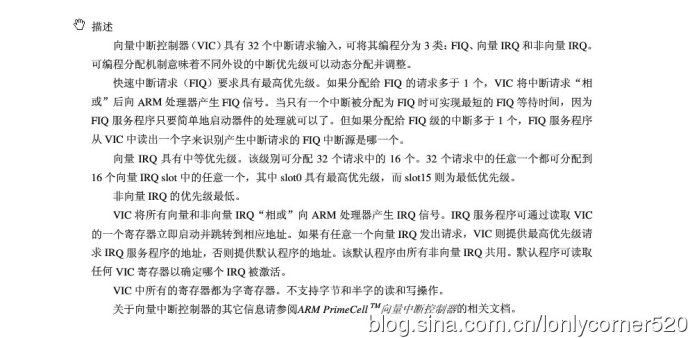

描述:

2)寄存器描述

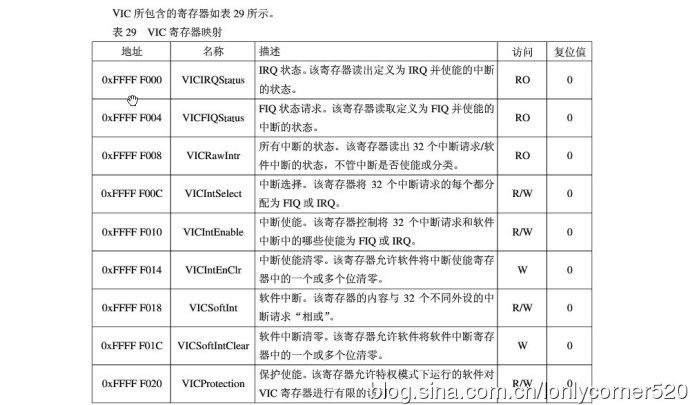

3)VIC寄存器

这一小节按照VIC逻辑的使用顺序对VIC寄存器进行描述该顺序为从那些与中断请求输入最密切的寄存器到那些由软件所使用的最抽象的寄存器。

对于大多数人来说，这也是学习CIV中断寄存器的顺序。

a、软件中断寄存器VICSoftInt-0XFFFFF018 读写

b、软件中断清零寄存器VICSoftIntClear-0XFFFFF01C 只写

c、所由中断状态寄存器VICRawIntr-0XFFFFF008 只读

d、中断使能寄存器VICIntEnable-0XFFFFF010 可以读写

e、中断使能清零寄存器VICIntEnClr-0XFFFFF014 只写

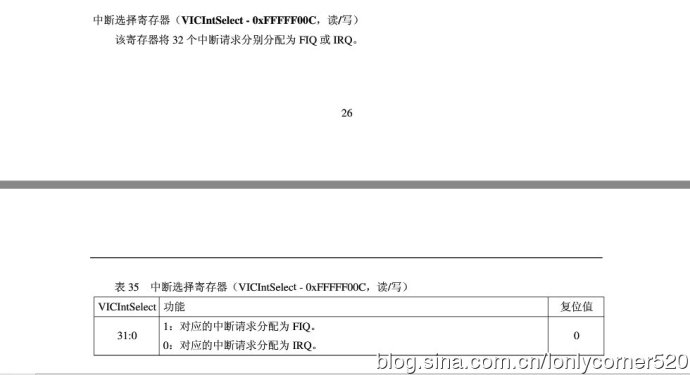

f、中断选择寄存器VICIntSelect-0XFFFFF00C 可以读写

g、IRQ状态寄存器VICIRQStatus-0XFFFFF000 只读

h、FIQ状态寄存器VICFIQStatus-0XFFFFF004 只读

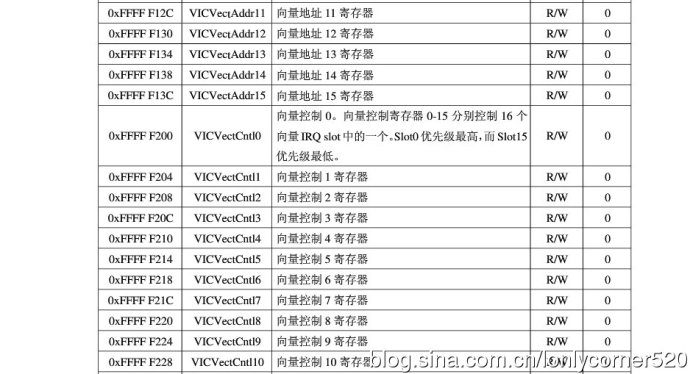

i、向量控制寄存器0~15 VICVectCnt10~15 0XFFFFF200~23C 可以读写(总共15个~~)

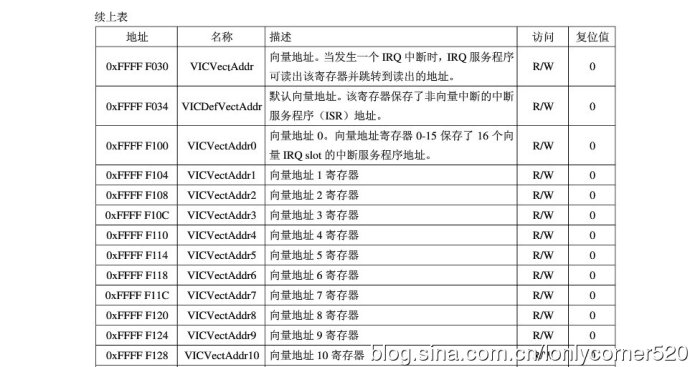

j、向量地址寄存器0~15 VICVectAddr0~15 0XFFFFF100~13C 可以读写

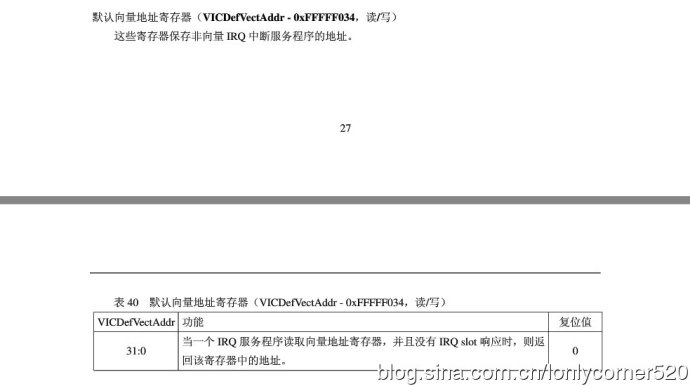

m、默认向量地址寄存器VICDefVectAddr 0XFFFFF034 可以读写

n、向量地址寄存器VICVectAddr 0XFFFFF030 可以读写

o、保护使能寄存器VICProtection 0XFFFFF020 可以读写

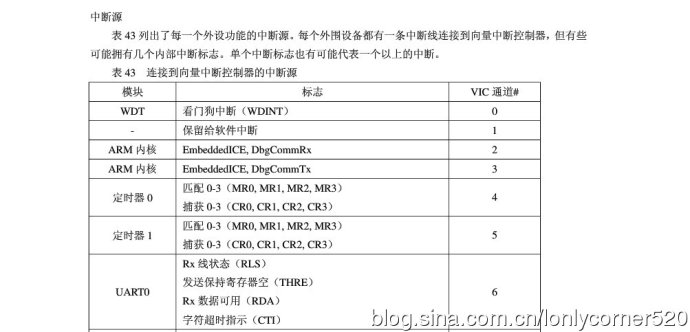

4)中断源

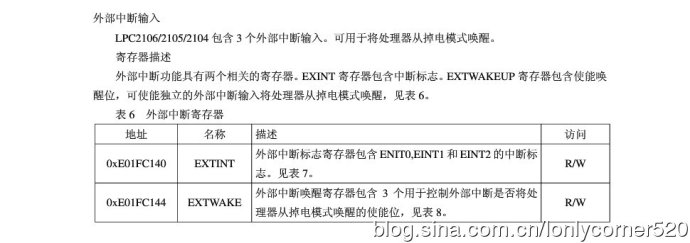

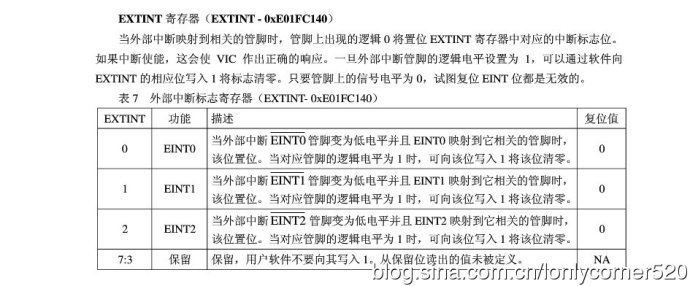

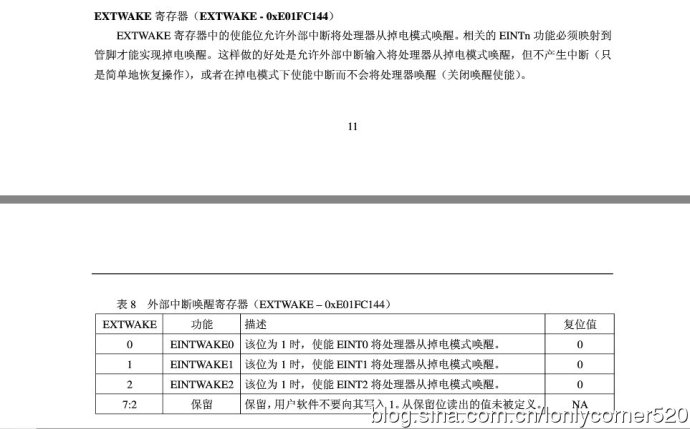

2、外部中断输入

好了~~

基本上的介绍就这么多吧~~
