GD的MCU GD32F1XX产品介绍

来源：网络整理网络用户发布，如有版权联系网管删除　2018-07-21　

GD的MCU GD32F1XX采用的内核的优势

GD的MCU GD32F1XX系列采用第二版Cortex-M3内核，而早前其他品牌推出Cortex-M3的MCU采用的是第一版Cortex-M3内核。相比较2个版本，第二版本内部只有752419这个BUG。如图1所示，为ARM公司设计Cortex-M3内核时，罗列处理的问题。

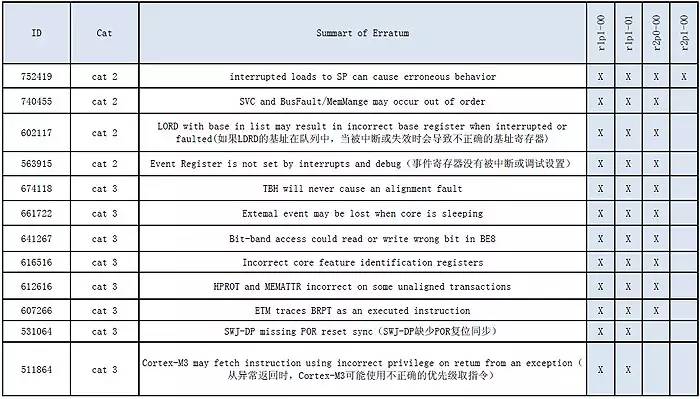

图1 第一版本Cortex-M3内核的BUG问题描述

GD32F1XX执行效率

GD32F1XX使用外部时钟源，可以设置主频达108MHz，从flash取值执行周期，0等待时间，执行效率极高。

GD32F1XX系列的程序加密方式

常用品牌的MCU提供2种程序加密方式，一种是读写保护机制，一旦设定读写保护后，即不能通过仿真接口，程序下载接口读取MCU flash存放的数据；另外一种是UID加密，即芯片出厂前，已经被烧录了唯一一个序列号，任意2款芯片的序列号不会重复，这给程序设计者提供设计加密算法的接口。设计者可以通过一定算法，将序列号生产随机密钥，在程序启动时做相应认证，从而防止硬拷贝的情况。

而GD32F1XX除了支持以上2种程序加密的方式，还提供了一种全新的程序加密办法。GD32F1XX在芯片内部流水线单元增加一个算法机制，使得芯片程序在烧录过程中，程序存放的地址经过重新计算，然后存放到新的地址中。一般看来，芯片内部的程序已经被打乱了。但在执行的时候，取出的指令是通过流水线单元的算法机制重新计算指令地址中取出，确保取出的指令无误，程序可以正常运行。这种程序加密方式不容易被发现，从而提高了破解GD32F1XX的难度。

GD32F1XX提供更多型号做选择

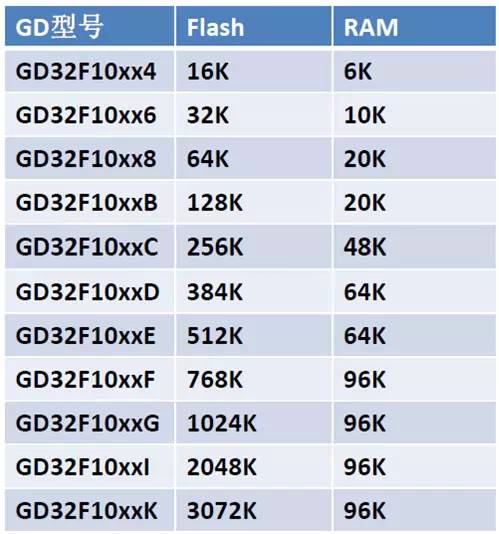

GD32F1XX系列多达124款型号的MCU可选，分为GD32F103增强型，GD32F101基本型，GD32F105和GD32F107互联型，GD32F130和GD32F150超值型等6大产品。如图2所示，最大资源的MCU，flash容量可到3Mbytes，业界罕见。而GD32F101/GD32F103/GD32F105/GD32F107这款型号，封装相同的情况下，可以做到PIN对PIN兼容，软件代码大部分兼容，只是后面的系列有更多的外设资源，应用范围更广，为设计者设计提供更大的便利。
