IGBT的驱动与保护电路 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-23

由综合放大电路板(ZHFD)产生的输出信号被送入SG3526,产生PWM脉冲,此信号与反馈信号进行逻辑运算后送入HL403B厚膜驱动器,当IGBT产生过流、短路故障时,借助于IGBT内部的短路、欠饱和、软关断、降栅压保护功能,保护信号通过光电耦合器加到NE555时基电路组成的自保电路封锁PWM脉冲,使IGBT的GE间产生负偏压而截止,见图6。

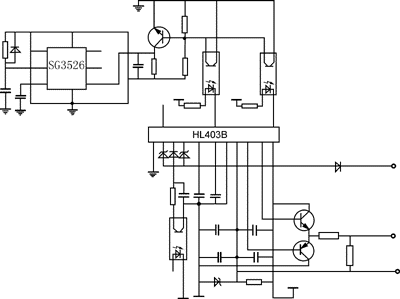

图 IGBT的驱动与保护电路
