准固定频率滞环控制系统结构电路图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-23

在电路参数不变的条件下,开关频率是同滞环宽度△iL相关的,因此,只要引入频率负反馈,动态地调整滞环比较器的滞环宽度,就可以调节开关频率,将开关频率限制在一定的范围内。

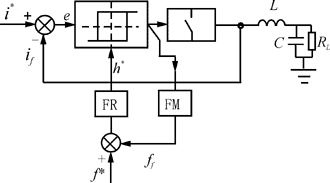

准固定频率滞环PWM控制系统的结构如图。

图 准固定频率滞环控制系统结构电路图

其中FM为测频电路,可以采用模拟或数字电路构成。FR为频率调节器,一般可采用PI调节器。

为了能调频,必须采用环宽可调的滞环比较电路,可以有两种实现方法:

(1)将误差信号e与环宽给定信号h*相乘,再进行比较,h*越大,等效环宽越小,开关频率越高。

(2)直接通过改变滞环比较器的输出限幅值来改变环宽,h*越大,环宽越大,开关频率越低。
