以DSP为核心的控制结构框图

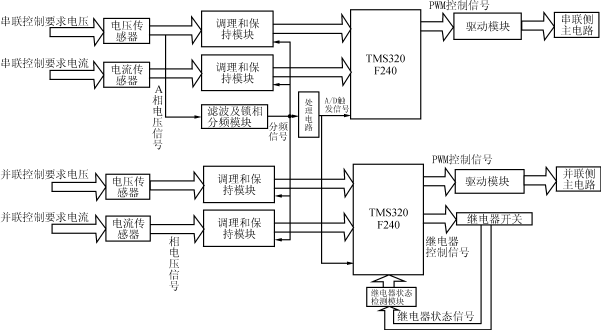

控制电路以DSP为核心，其结构框图如图所示。
电网电压、电流经过传感器后变成＋5V～－5V的弱电信号,经过调理电路后变成0～5V的信号,其中从电压互感器来的A相电压信号经带通滤波后送入锁相分频模块,产生采样保持分频窄脉冲信号来控制保持电路,使之每个工频周期保持指定点。而分频窄脉冲经过处理电路的处理后作为DSP内部A/D的起动信号使用。
主电路的控制采用两片TMS320F240。一片作为主DSP，除负责并联整流控制（产生并联侧整流及输入电流控制PWM信号驱动并联侧主电路）外，还承担整套装置的协调工作，包括投入切除算法控制，故障保护控制及故障检测功能。它的输出信号一部分用于控制驱动模块以得到恒定的直流电容电压，另一部分控制主电路继电器。而另一片作为从DSP，用于串联侧的电压补偿PWM控制信号的产生，TMS320F240将电压电流采样信号经过DSP检测算法运算后生成补偿信号，补偿信号通过TMS320F240内部PWM控制模块产生PWM控制信号送给驱动模块，经由驱动模块驱动主电路生成补偿电压注入电网。
