采用逆变器补偿的交流稳压电路

采用逆变器补偿的交流稳压电路

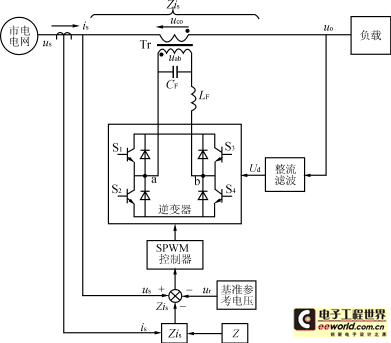

采用PWM高频逆变器的补偿式交流稳压电源的原理电路如图所示。其中补偿电压uco由单相全桥逆变器产生（也可以采用半桥式或推挽式逆变器），逆变器采用高频SPWM调制。单相全桥逆变器的输出电压uab通过输出变压器Tr，把电压uab变成补偿电压uco在Tr的次级输出。Tr的次级串联在主电路中以对市电电压的变化进行补偿，保持输出电压uo稳定不变。图中LFCF为低通滤波器，以滤掉逆变器输出电压uab中的高次谐波。变压器Tr次级绕组的电阻和漏感以及市电电源内阻共同组成线路阻抗Z，则当负载变化时在Z上产生的压降会使输出电压随之变化。ur为用正弦电压发生器和锁相环产生的标准参考电压，锁相环是使ur在相位上与市电电压us同步。
