运放OPA549 放大电路电流源。

　　OPA549 是BB 公司新推出的一种高电压大电流功率运算放大器。它能够提供极好的低电平信号、输出高电压、大电流， 可驱动各种负载。该器件的主要特点： 输出电流大， 连续输出电流可达8 A, 峰值电流可达10 A; 工作电压范围宽， 单电源为+8 V~+60 V, 双电源为±4 V~±60 V; 输出电压摆动大;有过热关闭功能， 电流极限可调; 有使能及禁止功能; 有过热关闭指示; 转换效率( 压摆率) 最高为9 V/μs ; 工作温度范围为-40℃~+85℃。该器件主要应用于驱动工业设备、测试设备、电源、音频功率放大器等大电流负载。

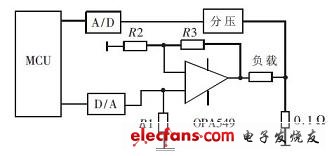

　　在该电源系统中， 主要为负载提供大电流， 采用PID 控制算法控制负载的发光强度。输入为单片机经DAC输出的控制电压， 一路为比例放大电路， 如图1 所示增益G=1+R3/R2.电流型DAC 通过R1 转换成电压， 控制OPA549 .输出电流经采样电阻转换为采样电压， 送入A/D 转换器反馈至单片机进行偏差值补偿。

　　
