同步整流变换电路构建DC/DC电源电路图 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-23

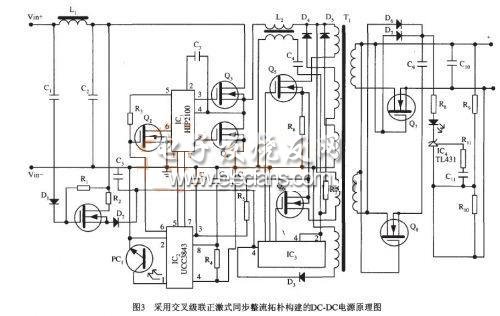

工作原理如下，R,, R2. D,, Q,, D:和C:组成自举启动电路，得到启动电压Vc分别给ICI,I C2和IC3供电。电路启动后，T,的辅助绕组经D3整流，C3平滑滤波后为IC提供电压VD，因VD电压高于Vc，二极管D2反偏，Q、的供电关闭，达到启动电路无功耗的目的。IC:的脚6输出方波信号，一路直接送到ICl的脚5，另一路经Q2倒相后送到IC:的脚6作为IC,的输入信号。IC，的脚3和脚8输出相位相差180“的方波脉冲信号，分别驱动MOSFETQ 31 Q 4- Q3" Q 4" L 2等组成高效率的同步降压级，降压级的占空比保持在30-60%. IC3.Qs"Q6"T.等组成交叉级联正激式隔离级，达到DC-DC最终的输出电压。同步整流变换电路构建DC/DC电源电路图:
