自驱动方式是最简单的同步整流驱动方式。图示于图1中。两个二极管DF及DR由MOSFET QF及QR取代。在自驱动技术中，变压器二次侧电压用于驱动同步整流元件QF及QR的栅极。在图1中，虽然没有展示出，但在变压器的二次侧可以用独立的绕组去驱动正向同步整流的QF或回流的同步整流的QR，这可通常用与初级绕组的不同匝数比的绕组做为栅驱动绕组。这种方法适用于输出电压更高的场合。

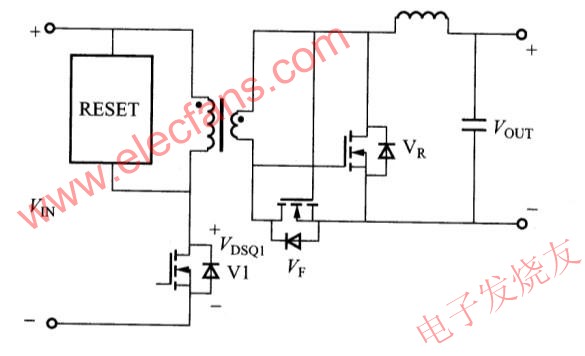

图1 自驱动同步整流
