锂芯容量指示电路

本系统电路设计采用了一种比较简单且实用的方法，即通过测试锂芯电池放电的时间电压特性曲线，选取整个放电过程的四个位点电压，用电压来估算电池的容量。

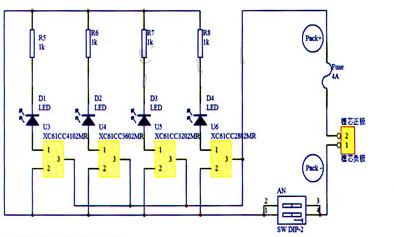

如图所示，当按下电压容量指示的功能按键，锂芯的电池电压会加到XC61系列芯片的VIN与VSS引脚上。当电压高丁4.1V，四个芯片同时工作，电池与限流电阻、LED发光管形成四个回路。此时四个发光管同时发亮，表示电池容量饱和。当电池电压在4.1V～3.8V之间，只有三个芯片工作，4102不工作，此时形成三个回路，三个发光管发亮，表示电池容量有所下降。同理可知其它的两种情况。
