压控电流源的设计

压控电流源的负反馈放大部分有1个精密运放构成的同相放大器,引入深度的电流负反馈,从而稳定输出到负载的电流,如图2所示。运放正常工作于同相放大状态时,由运放虚地的原理可知取样电阻上的电压:U2=Uin,因此I2=U2/R2=Uin/R2。因为采用高输入阻抗的放大器,反相输入端的电流近似为零,负载电流IL=I2=Uin/R2。只要扩流电路性能好,输出电流的精度完全取决于取样电阻的精度。

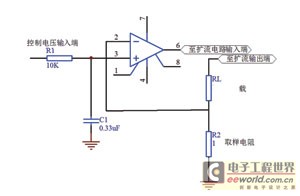

图2 压控电流源电路原理图
