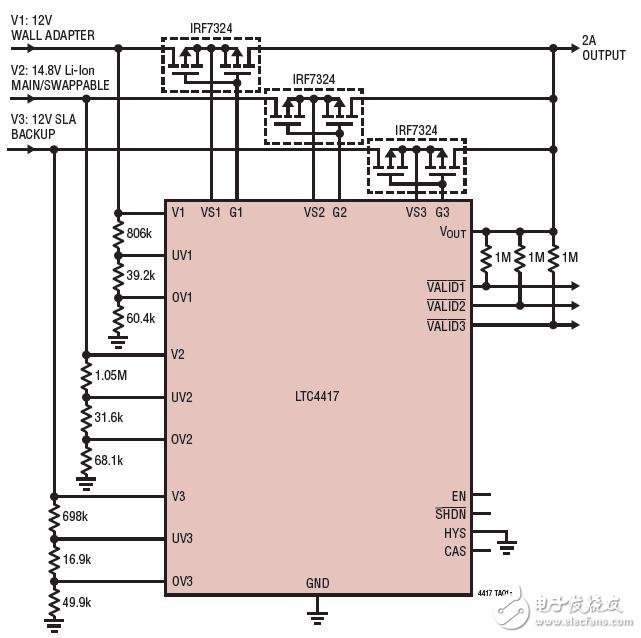

从12V主电源至14.8V后备电池的供电优先级切换电路图 - 模拟电源
来源： 网络用户发布，如有版权联系网管删除 2018-09-23
LTC4417 可根据优先级将三个有效电源之一连接至一个公共输出。优先级由引脚分配来确定，V1 被分配了最高的优先级，而 V3 则为最低的优先级。当某个电源的电压连续处于其过压 （OV） 或欠压 （UV） 窗口之内的时间至少为 256ms 时，此电源就被定义为 “有效”。假如优先级最高的有效输入脱离了 OV/UV 窗口，则立即将该通道断接，并把优先级次高的有效输入连接至公共输出。可以将 2 个或更多的 LTC4417 级联起来以在多于 3 个输入之间提供切换。
