MAX5976A/MAX5976B完全集成热插拔方案 - 模拟电源 -

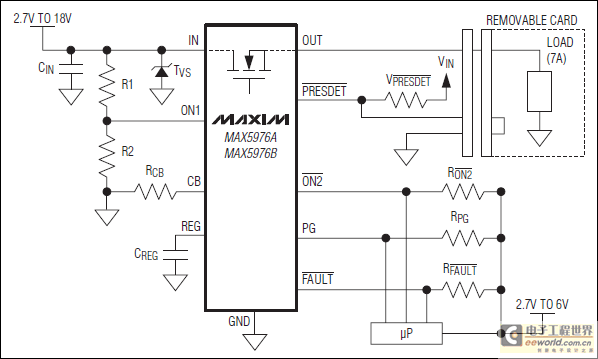

MAX5976A/MAX5976B为完全集成的解决方案，适用于需要在带电背板上安全插入、拔出电路板卡的热插拔应用。器件在单芯片封装内集成了热插拔控制器、24mΩ功率MOSFET以及电子断路器保护。IC设计用于2.7V至18V电源保护。

　　器件提供启动过程的浪涌电流控制和短路检测功能。正常工作期间，器件提供断路器保护，避免过载和短路条件下损坏器件。一旦负载电流超过断路器门限，断路器则断开负载和电源。器件经过工厂校准，以±10%精度提供精确的过流保护。发生故障期间，MAX5976A进入自动重试模式，而MAX5976B闭锁。两个版本均具有电阻可调的变速断路器门限和过热保护。其它特性包括电源就绪和故障指示输出。

　　IC采用16引脚、5mm × 5mm、TQFN-EP封装，工作在-40°C至+85°C温度范围。

　　关键特性

　　2.7V至18V工作电压范围

　　24mΩ内部功率MOSFET

　　可提供7A负载电流

　　无需检流电阻

　　±10%断路器门限精度

　　可调节断路器电流

　　变速断路器响应

　　热保护

　　电源就绪和故障指示输出

　　闭锁或自动重试选项

　　驱动有效信号输入
