高端电源监视器LTC4151 - 模拟电源 -

描述

　　LTC4151 是高端电源监视器，具有一个 7V 至 80V 的宽工作电压范围。在默认的操作模式中，内置 12 位 ADC 连续地测量高端电流、输入电压和一个外部电压。当由一个主机进行轮询时，数据将通过 I2C 接口来报告。这些监视器还能够以一种“快照”模式来执行按需的测量。LTC4151 具有一个专用的停机引脚以降低功耗。LTC4151-1/ LTC4151-2 具有分离的 I2C 数据引脚以驱动光隔离器。在 LTC4151-1 的数据输出是反转的，而数据在 LTC4151-2 是不反转。

　　特点

　　宽工作电压范围：7V 至 80V

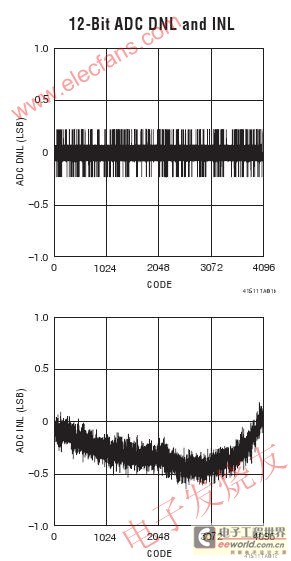

　　电流和电压的测量分辨率均为 12 位

　　I2C 接口

　　附加的 ADC 输入负责监视一个外部电压

　　连续扫描和快照模式

　　停机模式 (LTC4151) 把静态电流减小至 120μA

　　用于光隔离的分离 SDA (LTC4151-1/LTC4151-2)

　　纤巧型 10 引脚 MSOP、10 引脚 3mm x 3mm DFN 和 16 引脚 SO 封装

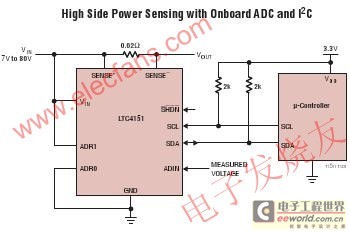

　　Typical Application

　　

　　

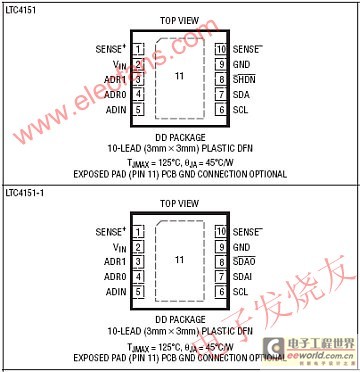

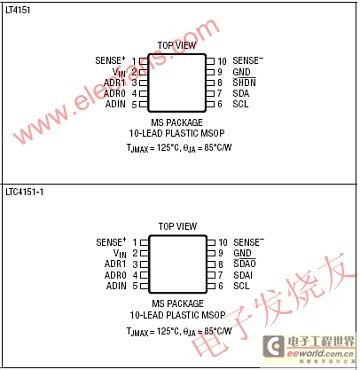

　　封装

　　MS-10, DFN-10

　　

　　

　　
