LED驱动器SN3396在真彩色LED射灯中的应用 - 模拟电源 -

对于3W以下的真彩色LED射灯应用，可以考虑采用矽恩的3通道恒流LED驱动器SN3396，它特别设计用于从一个大于LED电压的电压源高效率地驱动RGB LED。该芯片的输入电压范围为6V到40V，并提供外部可调节的高达350mA的输出恒流。

　　这三个通道可通过PWM信号独立控制，每个通道调光比可高达1200:1。SN3396含有一个高压侧输出电流检测电路，它使用一个外部电阻来设定标称平均输出电流。每个通道它仅需要3个外部元件。

　　SN3396的主要卖点包括：

　　· 3通道独立RGB控制

　　· 外围元器件少

　　· 每通道高达350mA输出电流

　　· 内部40V电源开关

　　· 高达95%的转换效率

　　· 高达1200:1的调光比

　　· 高达1MHz开关频率

　　· 固有开路LED保护

　　· 过热关断保护电路

　　· 典型输出电流精度为5%

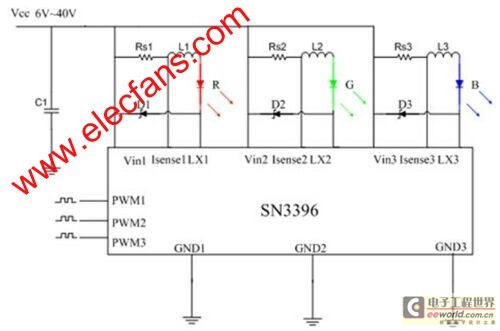

　　SN3396的典型应用电路为：

　　
