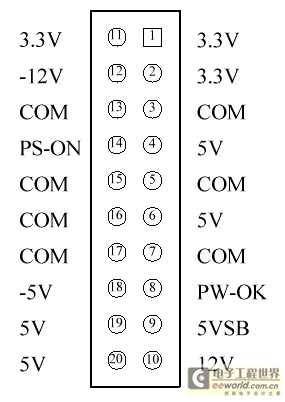

ATX 电源引脚为 20 脚，其中第一脚为方型，其余为圆型，外形为：
引脚定义为：
| Pin | Name | Description |
|---|---|---|
| 1 | 3.3V | 提供 +3.3V 电源 |
| 2 | 3.3V | 提供 +3.3V 电源 |
| 3 | GND | 地线 |
| 4 | 5V | 提供 +5V 电源 |
| 5 | GND | 地线 |
| 6 | 5V | 提供 +5V 电源 |
| 7 | GND | 地线 |
| 8 | PW-OK | Power OK，指示电源正常工作 |
| 9 | 5VSB | 提供 +5V Stand by电源，供电源启动电路用 |
| 10 | 12V | 提供 +12V 电源 |
| 11 | 3.3V | 提供 +3.3V 电源 |
| 12 | -12V | 提供 -12V 电源 |
| 13 | GND | 地线 |
| 14 | PS-ON | 电源启动信号，低电平-电源开启，高电平-电源关闭 |
| 15 | GND | 地线 |
| 16 | GND | 地线 |
| 17 | GND | 地线 |
| 18 | -5V | 提供 -5V 电源 |
| 19 | 5V | 提供 +5V 电源 |
| 20 | 5V | 提供 +5V 电源 |
