外接晶体管的扩流电路 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-23

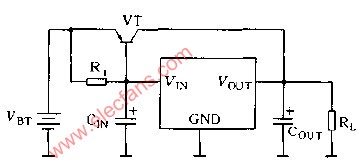

图中是外接晶体管的扩流电路，外接PNP晶体管YT和片内P沟道晶体管构成达林顿管，输出电流较大时，输入输出电压差必须大于1.0V，另外输出电流还随条件不同可能达到500MA以上,但片内无输出保护电路,适用时必须注意,电路消耗电流也很小,约为1.5UA.
