RS5VE引脚配置与内部组成框图

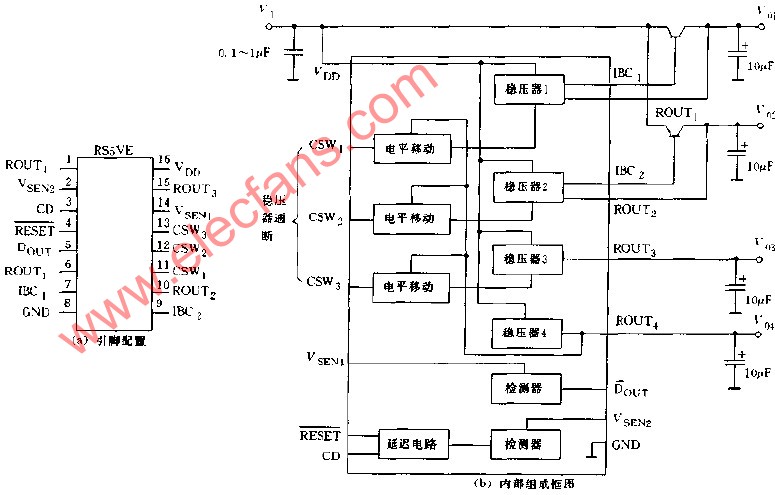

RS5VE系列是低压降。低损耗，多路输出，多功能的CMOS稳压器，其外部引脚配置与内部组成框图所示，它由4系统稳压器和2系统电压检测器所组成，输出电压与检测电压可独立设定，但这些电压因在出厂时就进行了设定，所以出场后就不能改变调整。
