全桥型IGBT电源计算电路 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-23

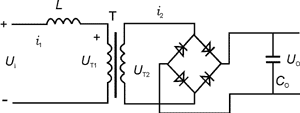

电源系统中,电感L与高频变压器T的设计是关键。从图2看出,逆变电路的负载只有电感L及变压器T的原边,当功率管导通,直流电压Ui加于图4所示位置时,电感上电压为Ui-UT1,则变压器原边电流i1=(Ui-UT1)t/L

 全桥型IGBT电源计算电路

式中,UT1为输出电压Uo(高压整流桥导通时就是UT2)折算到变压器原边的值,UT1=U0/n,n为变压器副、原边匝比,又△Uo=(1/C0), i2=i1/n

考虑到输出电压在逐步上升,而电流i1的幅值在不断下降,计算过程应该是一个迭代过程。
