RF电路原理图 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-23

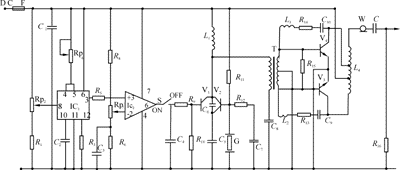

调制器的原理电路见图,它以IC1与IC2为主体,组成幅度键控调制器,属于数字信号调幅的线性调制器[3]。连续工作时,将图中S开关置于OFF关断位置。脉冲工作时,将S开关置于ON接通位置。脉冲调制的工作过程是:利用一个矩形脉冲序列的基带信号对振荡器晶体管V2的振荡幅度进行控制。由控制振荡电路的起振与停振达到调制的目的。由电位器RP4控制调制频率,由RP7控制脉冲宽度。所以,调制频率与调制脉宽皆可作到连续可调。

RF电路原理图
