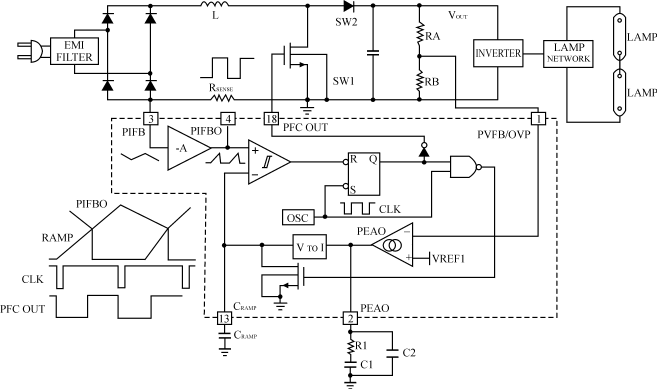

图 ML4835的PFC控制器电路
ML4835的功率因数校正电路，是一种峰值或平均电流检测的升压式PFC控制电路，它只需要电压环补偿。它比常规的平均电流控制方式更简单，该电路由一个电压误差放大器、一个电流传感放大器（不用补偿）、一个积分器、一个比较器和一个逻辑控制器组成，见图。在升压式拓扑中，功率因数校正是通过检测输出电压和流经电流传感电阻器上的电流来实现的。占空比的控制是由比较误差放大器的积分电压信号与传感电阻器RSENSE上的电压来实现的。
