15W恒功率型开关电源的电路

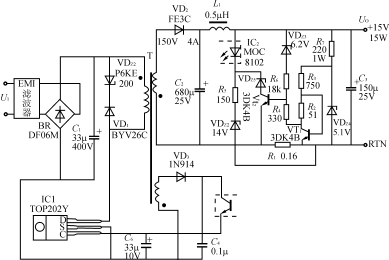

图 15W恒功率型开关电源的电路



由TOP202Y构成的15V、15W恒功率型开关电源，电路如图6所示。当输出电压从15V（即100％·UO）降至7.5V（即50％·UO）时，恒功率准确度可达±10％。恒功率控制电路由VT1、VT2、VDZ3～VDZ5、R1～R7构成。VT1工作在饱和区。VT1和VT2应选参数一致性很好的3DK4B型开关管。R1为电流检测电阻，VT2用来监视R1上的压降。该电路具有温度补偿特性，能对VT1、VT2的偏压以及输出电压进行温度补偿。恒功率控制电路由5部分组成：
（1）恒流源电路（VDZ4、R7、R3），给偏压电路提供恒定的集电极电流IC1；
（2）带温度补偿的偏压电路（VT1、R2），其作用是给VT2提供偏置电压UB1，它的发射结压降UBE1与UBE2相等且具有相同的温度系数；
（3）电流检测电阻（R1）；
（4）电压补偿电路（VDZ2、R6、R4），可对VT2的发射结电压UBE2进行补偿；
（5）电压调节电路（IC2、VDZ2、R5），利用带稳压管的光耦反馈电路使UO在恒压区内保持恒定。
