一种具有掉电保护功能的复合型开关电源电路图

图 一种具有掉电保护功能的复合型开关电源电路图

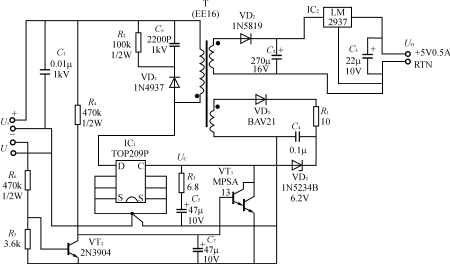

具有掉电保护功能的复合型开关电源的电路如图所示。该电路利用一片TOP209型单片开关电源作前级稳压，再用LM2937型三端低压差稳压器作后级稳压。LM2937在额定负载下的输入－输出压差（UI－UO）≤0.6V，仅为LM7805的1/6～1/3，能显著降低稳压器的功耗，提高电源效率。LM2937的输出电压为5V，最大输出电流是0.5A。交流掉电保护电路由VT1、VT2、C7、R4～R6组成。其中，R5、R6和VT2用来检测交流电压，所设定的阈值电压须低于85V，现取70V。一旦UI<70V，VT2立即截止，直流电压就通过R4给C7充电。当C7两端电压高于达林顿管VT1的发射结总压降时，VT1就导通，使TOP209的控制端电压变成低电平。与此同时C5放电，将电源关断。正常情况下，UI>70V，因VT2导通，C7两端电压始终为0V，故该电路不起作用。不难看出，掉电后的供电时间与时间常数τ=R4·C7成正比。改变τ值即可设定供电时间。
