4种线性稳压驱动器电路 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-23

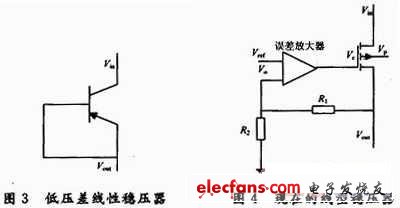

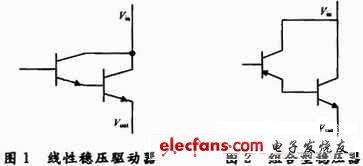

最早成套出现的线性稳压驱动器是以NPN管作为稳压器件的，如图1所示。这种稳压器件在输入电压与输出电压之间要求2Vbe的电压，当输入电压低于2Vbe时，NPN管进入饱和，稳压器将失去稳压能力。为了减少压差，出现了组合型的稳压器，如图2所示，即用PNP管驱动NPN管的基极，但压差也接近1Vbe。20世纪80年代中期，市场上出现了低压差线性稳压器，如图3所示。与NPN稳压器不同，PNP稳压器压差不是Vbe的函数，而是PNP管Vce的函数，这个电压值要低得多，随着制造工艺的成熟，PNP稳压器压差已经小于500 mV。
现在线性稳压驱动器已发展成图4所示结构。
