开关式稳压电源应用线路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-23　
进入嵌入式论坛与网友讨论>>

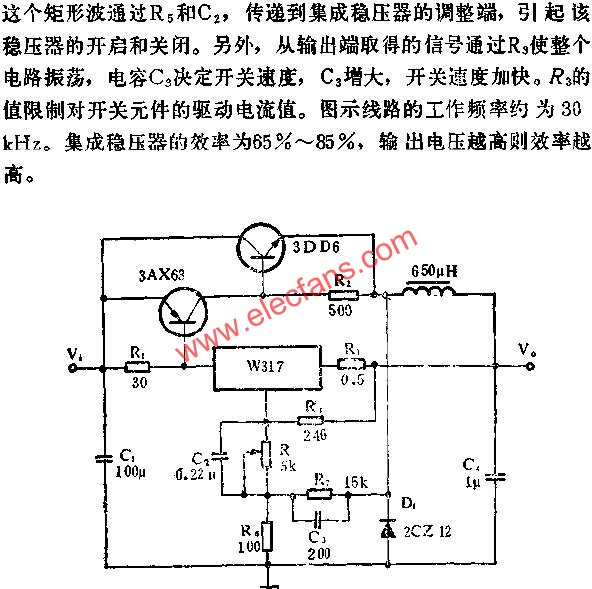

图中所示是用W317三端可调式正集成稳压器组成的开关式稳压电源应用线路.图示线路中PNP管3AX63和NPN管3DD6组成复合管,用于开关.正反馈信号难过电阻R7施加到W317上,当开关管工作在开关状态时,在R7上产生一个幅值小的矩形波,
