W616负电压输出应用线路图 - 模拟电源 -

来源： 网络用户发布，如有版权联系网管删除　2018-09-23　
进入嵌入式论坛与网友讨论>>

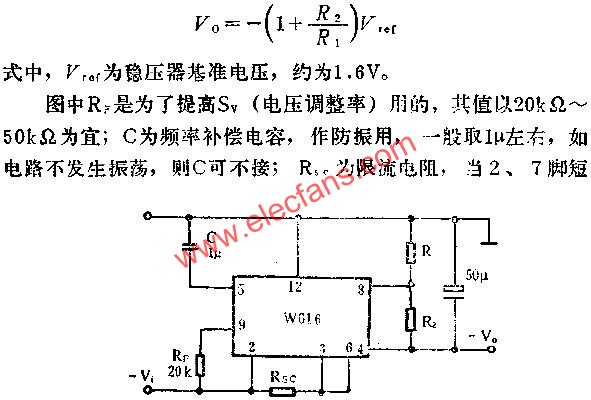

图中所示是用W616多端可调式高精度集成稳压器组成负电压输出应用线路.图示线路中R1,R2构成采样网络,,R1通常取1.6K左右,使其流过的电流为1MA,改变R2的阻值,就可改变输出电压值,它们的关系符合下式:
