TPS62200可调式降压型转换器实现动态电压缩放技术电路图

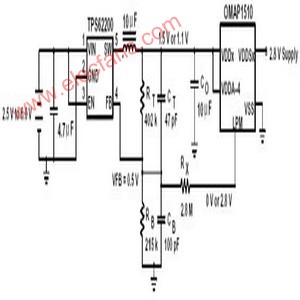

OMAP1510处理器具有两种操作模式：AWAKE（唤醒）模式以及低功耗的DEEP-SLEEP（深睡眠）模式。在AWAKE模式时,OMAP1510处理器需要1.5伏特的输入电压。在DEEP-SLEEP模式时,OMAP1510处理器可操作在1.1或1.5伏特的输入电压下。在DEEP-SLEEP模式时,若输入电压VDDx = 1.1 伏特,OMAP1510处理器的功率消耗将会降至最低。图1为使用TPS62200可调式降压型转换器实现动态电压缩放技术之电路图。图中还包括了一个外加的回授电阻RX以及被称为低功率模式(Low Power Mode, LPM)的数字控制讯号,该讯号在电压由1.5伏特降为1.1伏特时会转为低态。
