MC34063构成的降压变换电源电路 - 模拟电源 -
来源： 网络用户发布，如有版权联系网管删除 2018-09-23

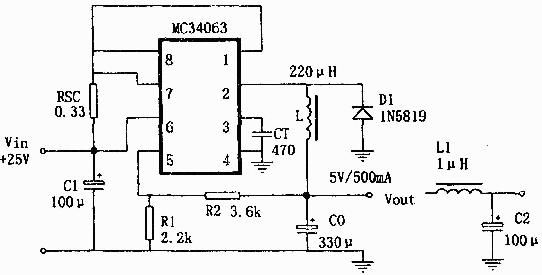

如图所示为用MC34063制作的降压变换电源。MC34063是一种开关型高效DC／DC变换集成电路。它的内部含有具有温度补偿的基准电压源、比较器、具有限电流电路的占空比可控的振荡器、驱动器和大电流输出开关管。用它制作的 25／ 5V降压变换电源如图所示，其特点是：(VIN=25V，Io=500mA时)线性调整率为12mV±0.12％；负载调整率为3mV±0.03％；纹波电压为120mV。如果加一级滤波器(如图中所示)输出纹波降为40mV；变换效率为82％；短路限制电流为1.1A。
