TPS61081 WLED背光驱动器电路 - 模拟电源 -

来源: 网络用户发布,如有版权联系网管删除 2018-09-23

TPS61081 WLED背光驱动器电路

WLED顯示屏背光驅動器

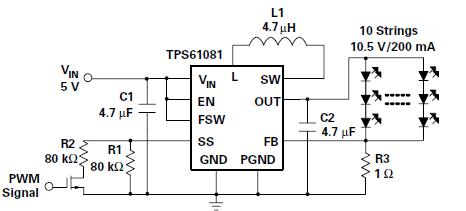

如圖4所示,如果用WLED串与串聯電流檢測電阻器R3替換電壓反饋网絡的話,那么大多數升壓轉換器可用來給WLED供電。TPS6108x可用來并行驅動多個串聯WLED,支持大型顯示屏背景照明。

如圖 4所示,如果TPS61081針對調節電流輸出進行了配置,那么在輸出高阻抗下輸出電壓就會失控(如:WLED燒坏或負載斷連)。為了避免電源開關超過極大額定電壓,過壓保護(OVP)電路在輸出電壓超過OVP閾值時會關閉源開關。如果輸出電壓降至低于OVP閾值時,那么轉換器會重新開始正常的PWM工作。
