用单电源制作的正负电压同时站立的电源电路

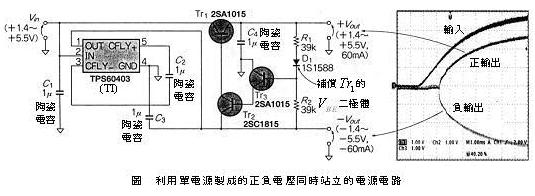

虽然电池设备的电源单元,通常由电池构成单电源电路,不过某些情况要求电源电路具备负电源输出电压. 图1的電源電路可輸齣由單電源送齣的穩定化正、負電源，一般這類型的電源電路是以正電壓當作基準再產生負電壓，因此負電壓的站立較緩慢，不過圖3的電源電路正、負電壓卻可以同時站立，圖中的TPS60403 IC可使 的電壓極性反轉。
