可获得400VP-P输出的高电压增强器 - 模拟电源 -

OP放大器的输出振幅幅值为正负10~30V，需要数百伏幅值的静电激励器或压电器件就要使用专门的激励放大器，也有采用由耐高压晶体管组成的独立电路的。本电路主要应用OP放大器的直流特性，在OP放大器后面增加了升压电路，输入正负10V，可输出正负200V的高压。

电路工作原理

因为本电路的OP放大器A1用正负15V电源驱动，所以不会象浮动型电压增强那样存在误加高压的危险。晶体管TT1、TT2是互补射极跟随器，这样与输出电路的连接将会更合理。

耐高压TT8、TT6完成对高电压的转移，为了提高线性度，也采用了推挽方式。为了使输出电压的峰值尽量接近电源电压，输出晶体管TT7、TT5接成射极接地电路。

由TT3、TT7组成的两级直流耦合电路，因电压放大倍数很大，所以在输出级加负反馈。闭环放大倍数约为30倍，用OP放大器即可激励。

输出电阻小的功率放大电路，在负载短路时会有电流流过，使输出晶体管损坏，因此，需要采用限流保护，TT5、TT6起到限流保护电路的作用。限流电流I可用IL=VBE/E14公式求出。本电路的限流电流约为10MA。接在输出端和正负210V电源之间的二极管D3、D4起到箝位作用，吸收输出端产生的脉动电压。

本电路的开环增益等于OP放大器A1增益与输出级增益之乘积。闭环增益AOT与同相放大器相同，由反馈电阻R2和R3决定，其具体值用下式算出：约为20倍，若假定输出振幅为500VP-P，则电压放大倍数应为25倍。

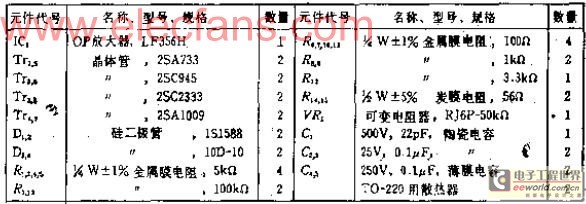

元件的选择

虽然本电路的最大输出电流很小，约10MA，但是，由于电压高，消耗功率较大，所以需用散热片。

应用注意事项

本电路若增加D-A转换器，则可形成可编程高压电源，在输出晶体管TT7、TT8上并联相同的晶体管，输出电流可以增大。
